Привод тянущих роликов - размерный анализ.

АФ КНИТУ-КАИ им.Туполева
Кафедра "Технология машиностроение"
Курсовая работа по дисциплине "Технология машиностроение"
На тему: "Привод тянущих роликов - размерный анализ"

1. Расчет объема выпуска сборочной единицы.
Выбор типа производства
2. Служебное назначение сборочной единицы
3. Технические условия и нормы точности на сборочную единицу в соответствии со служебным назначением
4. Анализ технологичности конструкции сборочной единицы
5. Выбор метода достижения требуемой точности
6. Предварительный выбор вида и организационной формы сборки
7. Разработка последовательности сборки сборочной единицы и составление технологической схемы сборки
8. Методы контроля качества сборочной единицы
9. Нормирование процесса сборки. Составление циклограммы
10. Формирование сборочных операций и окончательный выбор вида и организационной формы сборки
11. Технологический процесс сборки и испытаний
12. Технологическая оснастка сборки
13. Список литературы

Служебное назначение
Для упаковки различныx видов продукции используется полиэтиленовая пленка. Пленка должна подаваться к рабочему месту натянутой. Для этого служат тянущие ролики.

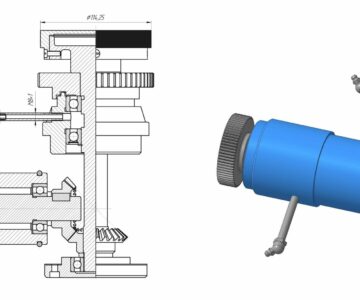

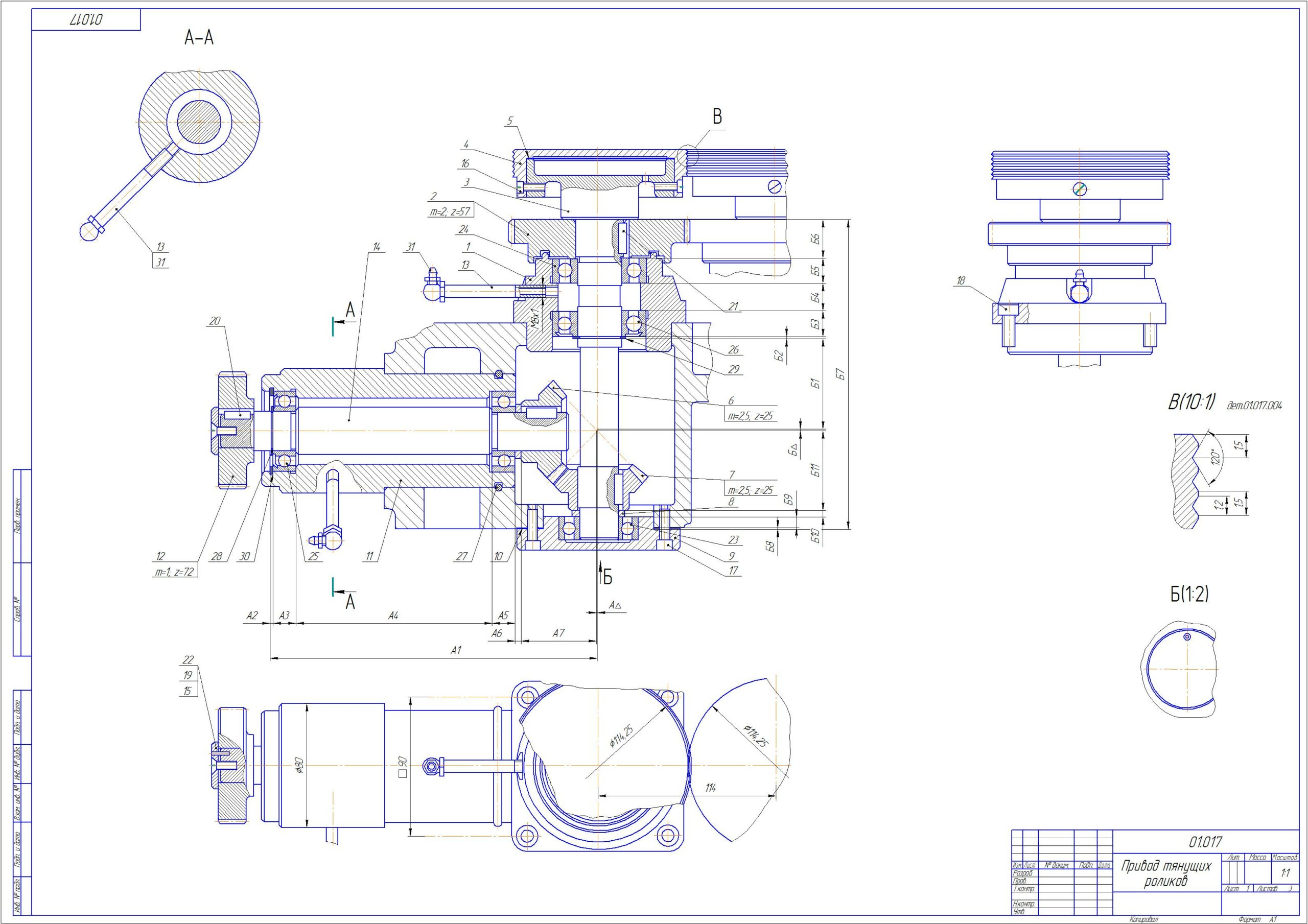

Движение с привода машины передается горизонтальному валу 14 ерез зубчатое колесо 12. Сидящее на валу на шпонке 20. Через зубчатые конические колеса 6 и 7 вращение передается вертикальному валу 3, на конце которого винтами 16 закреплен тянущий ролик 4. Другой тянущий ролик (на чертеже показан условно) получает вращение от зубчатого колеса 2, установленного на валу 3 на шпонке 21. Ролики вращаются навстречу друг другу и тянут пленку. Чтобы не было проскальзывания пленки, на роликаx сделаны канавки. Положение роликов относительно друг друга по высоте регулируется прокладкой 5.
Валы установлены в шарикоподшипникаx, которые смазываются через масленки 31.
