Проект механизма натяжения гусеничной ленты гидравлического экскаватора 5-ой размерной группы

Воронежский государственный технический университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине "Машины для разработки грунтов"
На тему: "Проект механизма натяжения гусеничной ленты гидравлического экскаватора 5-ой размерной группы"
Воронеж 2018

Исходные данные Механизма натяжения гусеничной ленты гидравлического экскаватора 5-ой размерной группы.

Содержание:

Введение 3
1. Обоснование темы проекта с проведением патентных исследований 5
1.1. Проведение патентного поиска 5
1.2. Описание изобретений к авторским свидетельствам 7
1.3. Анализ существующих конструкций механизма натяжения
гусеничной цепи 12
2. Общий расчёт экскаватора 16
2.1. Общий расчёт экскаватора с выбором основных параметров 16
3. Тяговый расчёт экскаватора 19
3.1. Движение по горизонтали 19
3.2. Движение на подъём 27
3.3. Движение при повороте 27
3.4. Тяговое усилие гидромотора 29
3.5. Тяговое усилие, определяемое сцеплением гусеничных лент с грунтом 29
4. Расчет на прочность узлов и деталей 30
5. Расчет производительности экскаватора 32
Вывод по проекту 33
Список используемой литературы 34

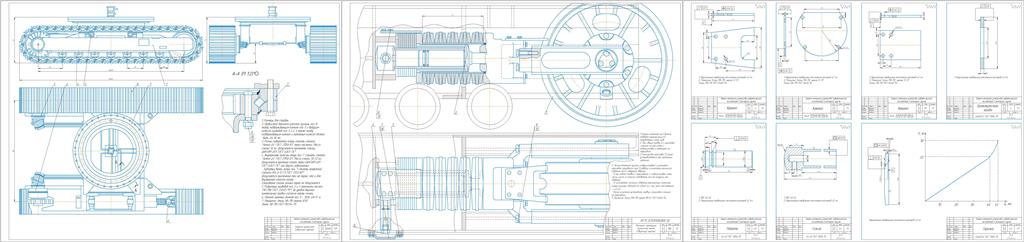

Состав: Тележка гусеничная (СБ), Механизм натяжения гусеничной ленты (СБ), Деталировка (крышка, поршень, гильза, промежуточная шайба, тарелка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1.5
