Проект механизма натяжения гусеничной ленты гидравлического экскаватора 6-ой размерной группы

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине «Машины для разработки грунтов»
На тему: «Проект механизма натяжения гусеничной ленты гидравлического экскаватора 6-ой размерной группы»
Воронеж 2015

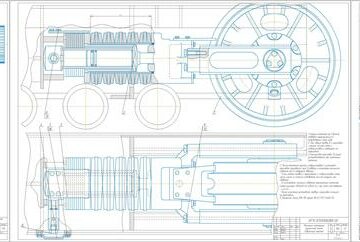

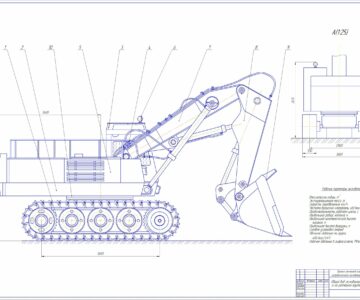

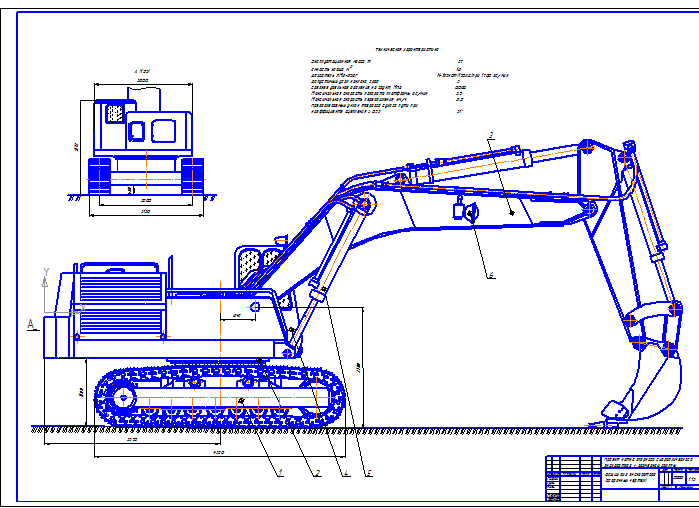

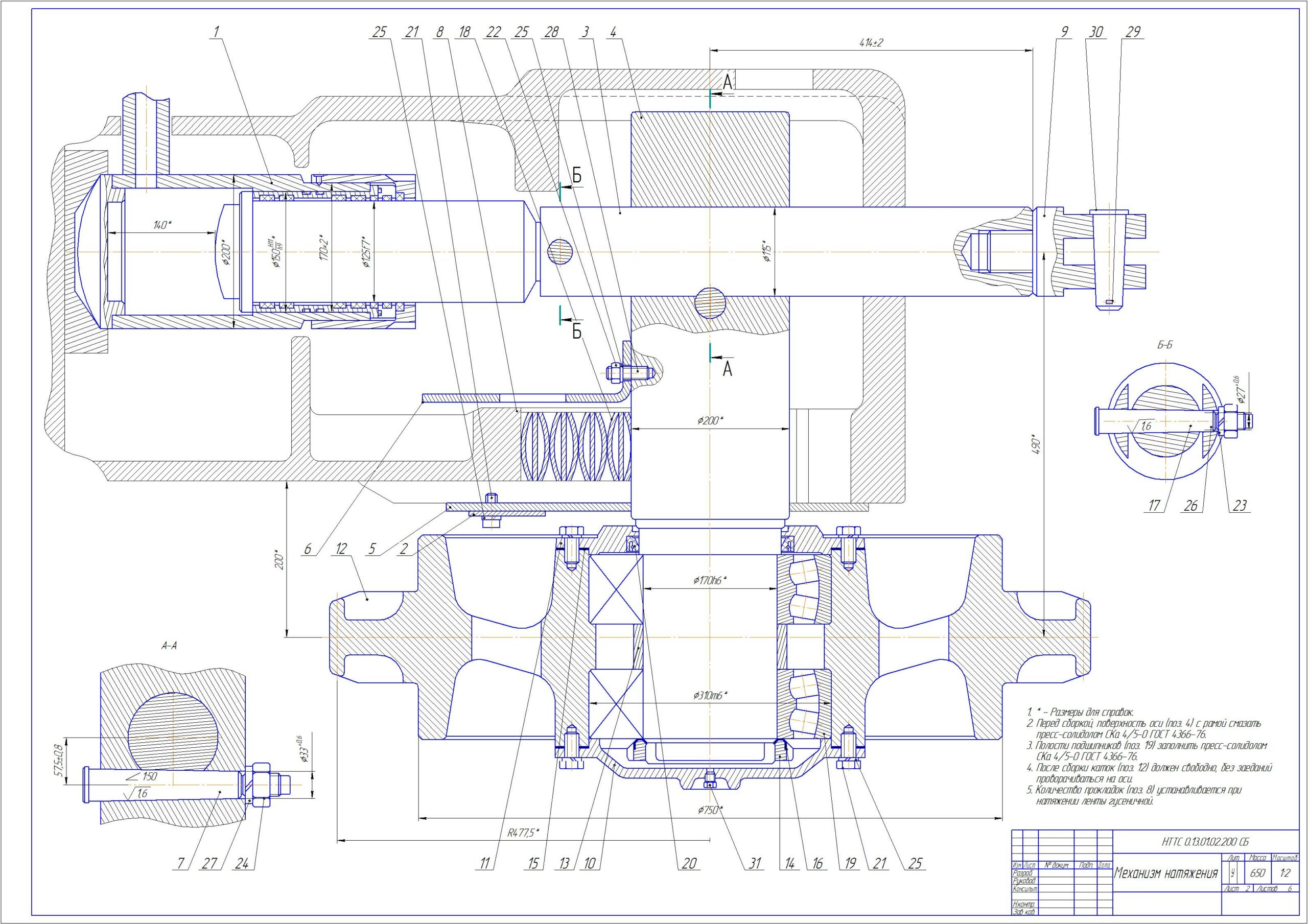

В рамках данного курсового проекта рассмотрено проектирование механизма натяжения гусеничной ленты гидравлического экскаватора 6-ой размерной группы, который включает в себя анализ существующих конструкций с технико-экономическим обоснованием темы проекта, общий расчёт экскаватора, расчёт на прочность узлов и деталей. Графическая часть содержит общий вид экскаватора, сборочный чертеж механизма натяжения гусеничной ленты, деталировка (шток, цилиндр, ось).
Курсовой проект содержит 3 листа формата А1, 2 спецификации, 53 страниц пояснительной записки.

Большой объем работ в строительстве, связанный с разработкой грунта, а именно: при отрывке котлованов, траншей, отсыпке насыпей, возведению плотин, дорожного полотна требует эксплуатационных машин для земельных работ, в том числе, и одноковшовых экскаваторов. В нашей стране универсальные одноковшовые экскаваторы с различными типами приводов выполняет более половины всего объема таких работ. При этом остро ставится вопрос о повышении производительности экскаваторов, снижении металлоемкости, повышении надежности. Решение этих вопросов непосредственно связано с некоторыми особенностями конструирования основных узлов и агрегатов, таких как: рабочее оборудование, ходовое оборудование и привод.

Рабочие параметры экскаватора
Вместимость ковша, м 25
Эксплуатационная масса, т 55,25
Скорость передвижения, км/ч 1,5
Частота вращения платформы, об/мин 5,2
Продолжительность рабочего цикла, с 22
Наибольший радиус копания, м 10,2
Наибольшая кинематическая высота
копания, м 10,5
Наибольшая высота выгрузки, м 5,2
Силовая установка (марка) ЯМЗ-238
Удельное давление на грунт,
кПа (кгс/см ) 96 (0,96)
Рабочее давление в гидросистеме, МПа 25
