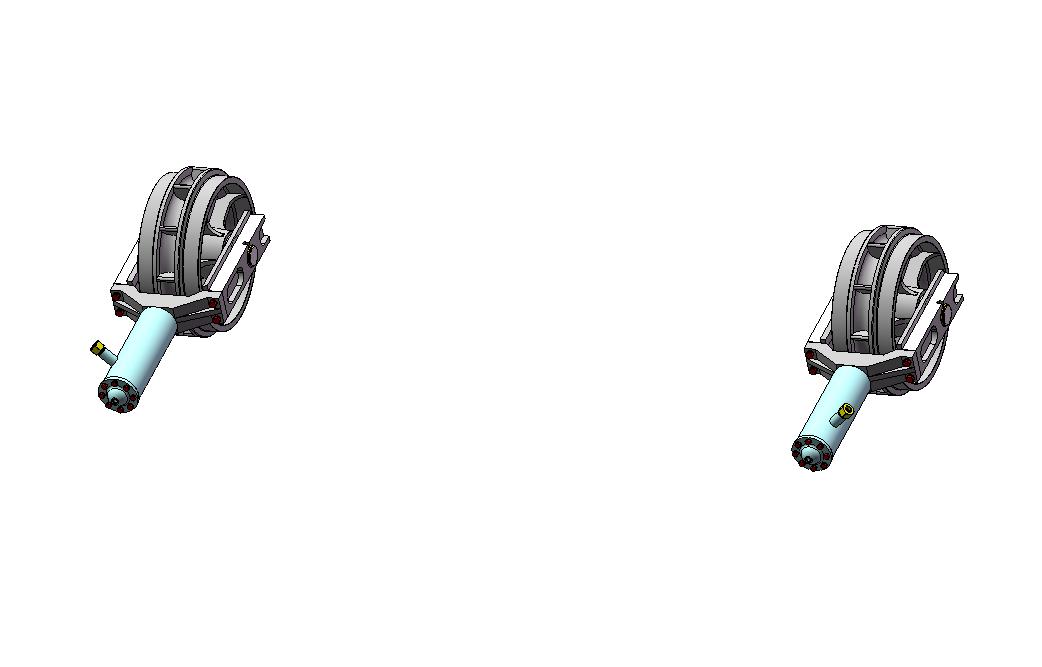

4227.16.24.000СБ Механизм натяжения

Механизм натяжения предназначен для натяжения гусениц экскаватора 4225А и сдавания натяжного колеса при попадании грунта и твердых предметов между натяжным или ведущим колесом и гусеницей, или при наезде экскаватора на различные жесткие препятствия.
Механизм натяжения состоит из натяжного колеса в сборе, установленного в направляющих продольной балки рамы тележки с помощью ползунов, соединенных между собой вилкой и болтами, и гидроцилиндра, располагающегося в сферических гнездах перегородки продольной балки и вилки натяжного колеса

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
4227.16.24.000СБ Механизм натяжения.SLDASM
ТГ1.03.00.000СБ Колесо натяжное/
ТГ1.03.00.000СБ Колесо натяжное/4227.16.24.105 Штифт.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4125.16.66.003 Кольцо.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4127.16.03.151 Колесо натяжное.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4227.16.24.103 Ползун.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4227.16.24.103-01 Ползун.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4125.16.66.151 Втулка.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/Кольцо 065-070-30-2-2 ГОСТ 9833-73-ГОСТ.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4124.16.46.004 Кольцо.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4121.11.01.025 Прокладка.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4124.16.34.110 Пробка.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4227.16.24.104 Ось.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/ТГ1.03.00.000СБ Колесо натяжное.SLDASM
ТГ1.03.00.000СБ Колесо натяжное/4125.16.66.004 Кольцо.SLDPRT
ТГ1.03.00.000СБ Колесо натяжное/4227.16.24.102 Вилка.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.202 Поршень.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/Болт М12-8gх35.36.019 ГОСТ 7798-70.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.230СБ Цилиндр.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.206 Кольцо.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/Кольцо 080-090-58-2-2 ГОСТ 9833-73.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4121.23.00.035 Кольцо.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.203 Фланец.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.204 Кольцо упорное.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/Кольцо 075-085-58-2-2 ГОСТ 9833-73.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4121.23.00.034 Втулка.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.201 Плунжер.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.205 Кольцо.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/4125А.16.74.200СБ Гидроцилиндр натяжной.SLDASM
4125А.16.74.200СБ Гидроцилиндр натяжной/4121.23.00.033 Грязесъемник.SLDPRT
4125А.16.74.200СБ Гидроцилиндр натяжной/Кольцо В110 ГОСТ 13941-86.SLDPRT
4125А.16.74.220СБ Клапан/
4125А.16.74.220СБ Клапан/Диск.SLDPRT
4125А.16.74.220СБ Клапан/Корпус.SLDPRT
4125А.16.74.220СБ Клапан/Шарик 12,7-20 ГОСТ 3722-81.SLDPRT
4125А.16.74.220СБ Клапан/Пружина 6х0,7.SLDPRT
4125А.16.74.220СБ Клапан/Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
4125А.16.74.220СБ Клапан/Шарик 6-20 ГОСТ 3722-81.SLDPRT
4125А.16.74.220СБ Клапан/4125А.16.74.220СБ Клапан.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
