Механизм натяжения 00-000.06.11.11.00СБ

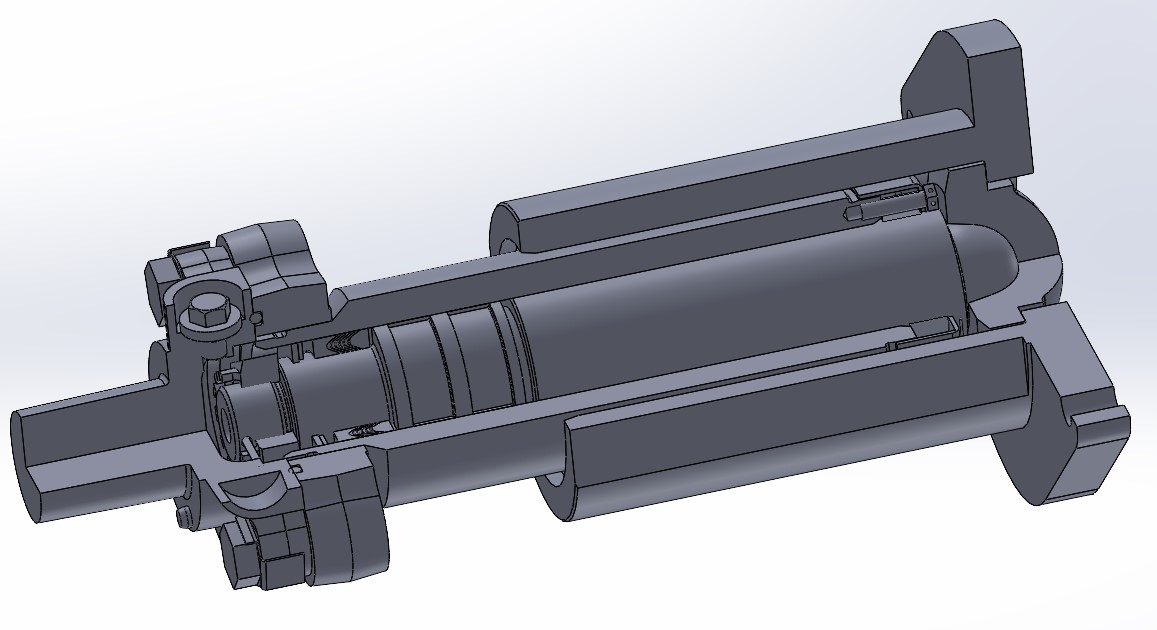

3d модель сборки 00-000.06.11.11.00СБ Механизм натяжения из альбома для деталирования Дукмасовой/

В состав работы входят: 00-000.06.11.11.00СБ Механизм натяжения+.step, 00-000.06.11.11.01 Фланец, 00-000.06.11.11.02 Поршень, 00-000.06.11.11.03 Цилиндр, 00-000.06.11.11.04 Фланец, 00-000.06.11.11.05 Прокладка, 00-000.06.11.11.06 Шайба, 00-000.06.11.11.07 Кольцо,00-000.06.11.11.08 Пробка,00-000.06.11.11.09 Фланец, 00-000.06.11.11.10 Крышка сальника, 00-000.06.11.11.11 Упор, 00-000.06.11.11.12 Сальник, 00-000.06.11.11.13 Шток, 00-000.06.11.11.14 Кольцо пружинное, 00-000.06.11.11.15 Шайба стопорная,00-000.06.11.11.16 Гайка

00-000.06.11.11.00СБ Дукмасова Механизм натяжения

Автор

user-6417023

Дата

03.11.2025

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2024 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

00-000.06.11.11.00 Механизм натяжения
- поз.25 Кольцо опорное 50х70х1(1шт.) МН 5652-65.SLDPRT
- поз. 21 Кольцо 015-019-25-2-4(1шт.) ГОСТ 9833-73.SLDPRT
- 00-000.06.11.11.12 Сальник.SLDPRT
- 00-000.06.11.11.01 Фланец.SLDPRT
- 00-000.06.11.11.03 Цилиндр.SLDPRT
- поз. 22Кольцо 100-110-58-2-4(1шт.) ГОСТ 9833-73.SLDPRT
- 00-000.06.11.11.13 Шток.SLDPRT
- 00-000.06.11.11.14 Кольцо пружинное.SLDPRT
- 00-000.06.11.11.11 Упор.SLDPRT
- 00-000.06.11.11.05 Прокладка.SLDPRT
- поз.23 Масленка 1.3 (1шт.) ГОСТ 19853-74.SLDPRT
- 00-000.06.11.11.06 Шайба.SLDPRT
- 00-000.06.11.11.15 Шайба стопорная.SLDPRT
- поз.26 Манжета 50х70х1 (5шт.) МН 5652-65.SLDPRT
- поз.20 Штифты 10n6х15 ГОСТ 3128-70.SLDPRT
- поз.18 Болт М20-8gх60.48 (4шт.)ГОСТ 7808-70.SLDPRT
- 00-000.06.11.11.04 Фланец.SLDPRT
- поз.24 Кольцо нажимное (1шт.) 50х70х1 МН 5652-65.SLDPRT
- поз.27 Проволока1,0-0-С ГОСТ 3282-74 0,38м..SLDPRT
- 00-000.06.11.11.10 Крышка сальника.SLDPRT
- 00-000.06.11.11.08 Пробка.SLDPRT
- 00-000.06.11.11.00СБ Механизм натяжения.SLDASM
- поз.19 Шплинты 4х63 (1шт.) ГОСТ 397-76.SLDPRT
- 00-000.06.11.11.00СБ Механизм натяжения.STEP
- 00-000.06.11.11.16 Гайка.SLDPRT
- 00-000.06.11.11.07 Кольцо.SLDPRT
- 00-000.06.11.11.02 Поршень.SLDPRT
- 00-000.06.11.11.09 Фланец.SLDPRT
- поз.17 Болт 3М8-8gх30.58 (6шт.) ГОСТ 7796-70.SLDPRT
- 1.jpg
