Механизм натяжения 00-000.06.11.11.00 в КОМПАС-3D

0
2
1788
58
1
60

Уральский Государственный Горный Университет
Кафедра Горных машин и комплексов
Проектирование сборки в Компасе для защиты летней практики
Екатеринбург 2020

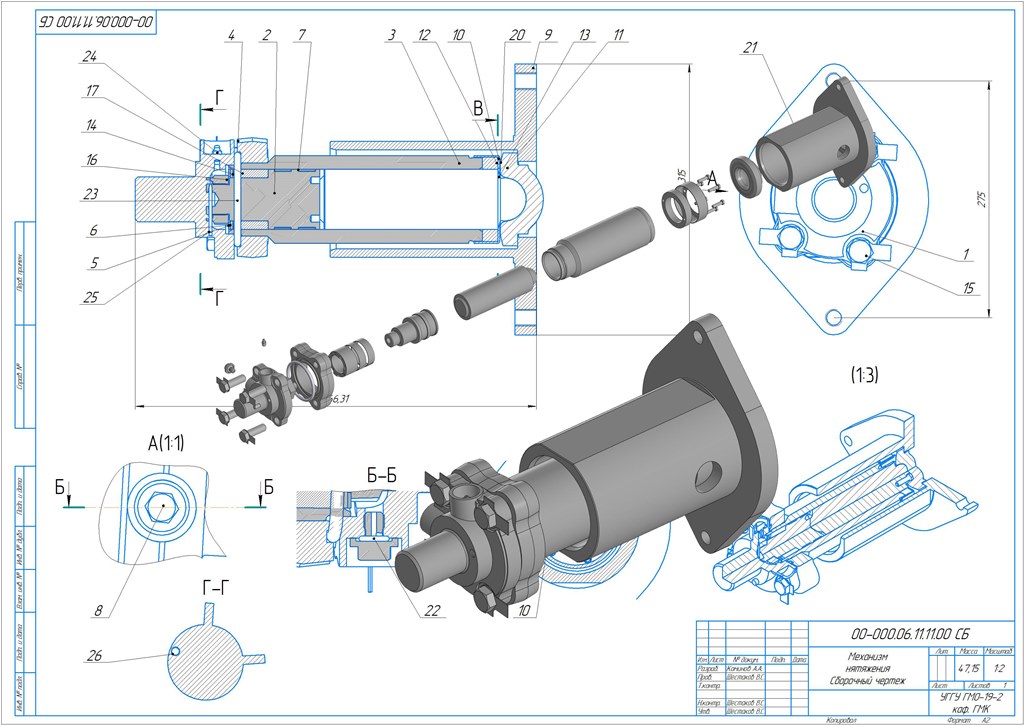

По эскизам разработать 3Д модель деталей, сформировать сборку, оформить рабочие и сборочные чертежи, спецификацию
Механизм натяжения 00-000.06.11.11.00


Сообщить о проблеме
Автор
user-avatar alkomoff
Дата
05.09.2022
Язык
Русский
Состав
Механизм натяжения (СБ); Гайка, Кольцо, Кольцо пружинное, Крышка сальника, Поршень, Пробка, Прокладка, Сальник, Уплотнение шевронное, Упор, Фланец, Цилиндр, Шайба, Шайба стопорная, Шток, Спецификация к СБ
Софт
КОМПАС-3D v18 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
    • icon-Гайка _ 00-000.06.11.11.16.cdw Гайка _ 00-000.06.11.11.16.cdw
    • icon-Гайка _ 00-000.06.11.11.16.m3d Гайка _ 00-000.06.11.11.16.m3d
    • icon-Задание 11_34 Механизм натяжения.pdf Задание 11_34 Механизм натяжения.pdf
    • icon-Кольцо _ 00-000.06.11.11.07.cdw Кольцо _ 00-000.06.11.11.07.cdw
    • icon-Кольцо _ 00-000.06.11.11.07.m3d Кольцо _ 00-000.06.11.11.07.m3d
    • icon-Кольцо пружинное_00-000.06.11.11.14.cdw Кольцо пружинное_00-000.06.11.11.14.cdw
    • icon-Кольцо пружинное_00-000.06.11.11.14.m3d Кольцо пружинное_00-000.06.11.11.14.m3d
    • icon-Крышка сальника _ 00-000.06.11.11.10.cdw Крышка сальника _ 00-000.06.11.11.10.cdw
    • icon-Крышка сальника _ 00-000.06.11.11.10.m3d Крышка сальника _ 00-000.06.11.11.10.m3d
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 (1).jpg Механизм нятяжения _ 00-000.06.11.11.00 (1).jpg
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 (2).jpg Механизм нятяжения _ 00-000.06.11.11.00 (2).jpg
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 СБ (сп).pdf Механизм нятяжения _ 00-000.06.11.11.00 СБ (сп).pdf
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 СБ (чертёж).pdf Механизм нятяжения _ 00-000.06.11.11.00 СБ (чертёж).pdf
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 СБ.a3d Механизм нятяжения _ 00-000.06.11.11.00 СБ.a3d
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 СБ.cdw Механизм нятяжения _ 00-000.06.11.11.00 СБ.cdw
    • icon-Механизм нятяжения _ 00-000.06.11.11.00 СБ.spw Механизм нятяжения _ 00-000.06.11.11.00 СБ.spw
    • icon-Описание создания Поршень _ 00-000.06.11.11.02.docx Описание создания Поршень _ 00-000.06.11.11.02.docx
