Механизм натяжения 00-000.06.11.11.00

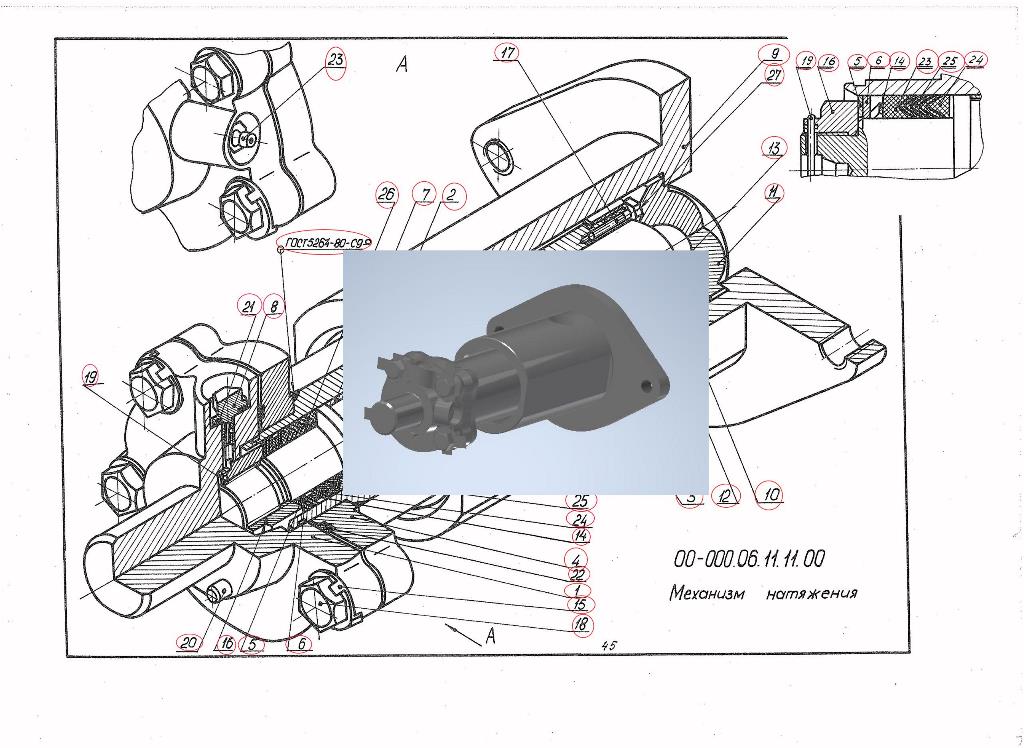

Сборка механизма натяжения выполненный в Autodesk Inventor 2016, имеется чертёж и анализ напряжений фланца. Механизм натяжения 00-000.06.11.11.00 из Альбома заданий Дукмасова В.С.

Состав: 3D Сборка, Чертёж, Анализ Напряжений Язык документа

Софт: Autodesk Inventor 2016

Файлы:
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\Simulation.log
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh28.fins
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh34.fmsh
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh35.fres
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh28.fsat
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh28.ftes
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA\bmqg1wh28.fwiz
Механизм натяжения\Сборка механизм напряжения.iam
Механизм натяжения\Чертёж+анализ напряжений\OldVersions\Фланец.0003.idw
Механизм натяжения\Чертёж+анализ напряжений\Фланец.idw
Механизм натяжения\Механизм натяжения.ipj
Механизм натяжения\Чертёж+анализ напряжений\Чертёж+анализ напряжений.ipj
Механизм натяжения\CSN 02 7421 - M10конический короткий.ipt
Механизм натяжения\Болт M20-6gx60 ГОСТ 7808-70.ipt
Механизм натяжения\Гайка.ipt
Механизм натяжения\Кольцо 014-018-25-1 ГОСТ 9833-73.ipt
Механизм натяжения\Кольцо 095-105-58-1 ГОСТ 9833-73.ipt
Механизм натяжения\Кольцо опорное 25.ipt
Механизм натяжения\Кольцо пружинное.ipt
Механизм натяжения\Кольцо.ipt
Механизм натяжения\Крышка сальнка.ipt
Механизм натяжения\Манжета 3-70x50 ГОСТ 14896-84.ipt
Механизм натяжения\Манжета 3C-70x50 ГОСТ 14896-84.ipt
Механизм натяжения\Поршень.ipt
Механизм натяжения\Пробка.ipt
Механизм натяжения\Прокладка.ipt
Механизм натяжения\Сальник.ipt
Механизм натяжения\Упор.ipt
Механизм натяжения\Чертёж+анализ напряжений\OldVersions\Фланец.0005.ipt
Механизм натяжения\Фланец.ipt
Механизм натяжения\Чертёж+анализ напряжений\Фланец.ipt
Механизм натяжения\Фланец2.ipt
Механизм натяжения\Фланец3.ipt
Механизм натяжения\Цилиндр.ipt
Механизм натяжения\Шайба стопорная.ipt
Механизм натяжения\Шайба.ipt
Механизм натяжения\Шплинт 4x63 ГОСТ 397-79.ipt
Механизм натяжения\Штифт 2.10x20 ГОСТ 3128-70.ipt
Механизм натяжения\Шток.ipt
Механизм натяжения\Чертёж+анализ напряжений\lockfile.lck
Механизм натяжения\Вариант\1.gif
Механизм натяжения\Вариант\2.gif
Механизм натяжения\Вариант\3.gif
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP\FEA
Механизм натяжения\Чертёж+анализ напряжений\Фланец\AIP
Механизм натяжения\Чертёж+анализ напряжений\OldVersions
Механизм натяжения\Чертёж+анализ напряжений\Фланец
Механизм натяжения\Вариант
Механизм натяжения\Чертёж+анализ напряжений
Механизм натяжения
