3d модель механизма натяжения гусеницы танка Т-80

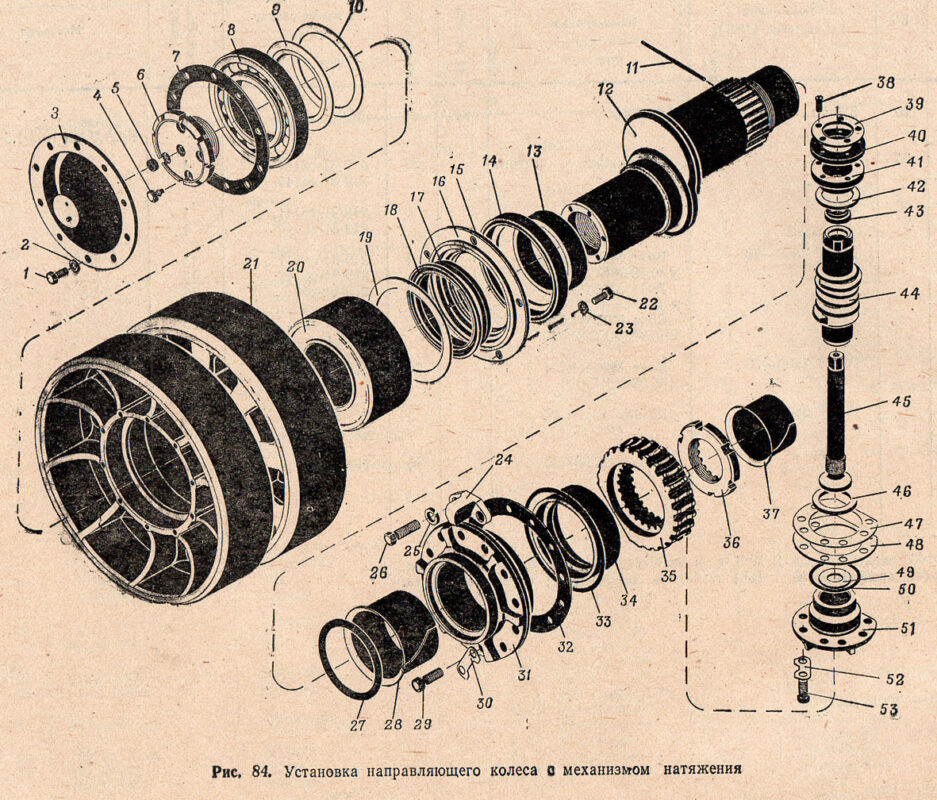

3d модель механизма натяжения гусеницы танка Т-80. Механизм натяжения гусеницы состоит из червячного редуктора, направляющего колеса, редуктора датчика электрического спидометра.

3D Модели 3d модель механизма натяжения гусеницы танка Т-80

Автор

Андрей Разумов

Дата

23.05.2025

Язык

Русский

Состав

3D Сборка, Вид общий (ВО)

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Датчик спидометра МЭ-301_files
- 16х20х1.fp3
- 32х40х0.5.gear_exc_dat
- 32х40х0.5а.gear_exc_dat
- 36х36х0.5.gear_exc_dat
- default.gear_exc_dat
- Блок шестерен.m3d
- Блок шестерн _ 219.44.012.cdw
- Вал датчик электро спидометраМЭ-301б.m3d
- Вал датчика электроспидометра МЭ-301Б _ 172.44.001-002.cdw
- Втулка 12х8х23.cdw
- Втулка 12х8х23.m3d
- Втулка 12х8х8.m3d
- Втулка 12х8х9.m3d
- Втулка 14х8х15.m3d
- Втулка 19х16х5.m3d
- Втулка _ 219.044.048-1.cdw
- Втулка _ 219.44.024.cdw
- Втулка024.m3d
- Втулка12х8х9 _ 219.044.016.cdw
- Втулка14х8х15 _ 219.044.017.cdw
- Датчик электоспидометра.a3d
- Датчик электро спидометраМЭ-301б.m3d
- Датчик электроспидометр а МЭ-301Б _ 172.44.001.cdw
- Датчик электроспидометра МЭ-301Б _ 172.44.001.cdw
- Датчик электроспидомнтра МЭ-301 _ 172.44.001сб.cdw
- Картер датчика электроспидометра _ 172.44.013.cdw
- Карткр датчика013.m3d
- Кольцо _ 219.44.020.cdw
- Кольцо _ 219.44.027.cdw
- Кольцо013.m3d
- Кольцо6.m3d
- Кольцо7.m3d
- Корпус датчик электро спидометраМЭ-301б.m3d
- Крышка _ 219.044011.cdw
- Крышка _ 219.044011.m3d
- Крышка _ 219.44.002-1.cdw
- Крышка.m3d
- Планка _ 219.044.006.cdw
- Планка _ 219.044.006.m3d
- Поводок _ 219.044.005.cdw
- Поводок05.m3d
- Редуктор с датчиком электроспидометра _ 172.44.005сб.cdw
- Редуктор с датчиком электроспидометра.a3d
- Шестерня ведомая _ 219.44.004-1.cdw
- Шестерня ведомая004-1.m3d
- Шестерняведу003-1.m3d
Подшипник 782726 ГОСТ 7634-75
- Кольцо внутреннее.m3d
- Кольцо наружное.m3d
- Подшипник 782726 ГОСТ 7634-75.a3d
- Подшипник 782728 _ СБ.cdw
- Ролик левый.m3d
- Ролик правый.m3d
- сепоратор.m3d
132 5 38 эвworm_cyl_dat.worm_cyl_dat
132 5 38.worm_cyl_dat
132 6 32.worm_cyl_dat
135.5.worm_cyl_dat
136-5-38.frp
136-5-38эв.frp
default.worm_cyl_dat
default5.worm_cyl_dat
default6.worm_cyl_dat
Болт _ 175.56.016.cdw
Болт М20х40 _ 175.57.013.cdw
Болт М20х55 155.15.131.m3d
Болт М20х55 _ 155.15.131.cdw
Болт16х40 175.56.013.m3d
Болт219.56.016.m3d
Винт _ 175.56.009.cdw
Винт М10х15 _ 155.15.129.cdw
винт175.56.009.m3d
ВинтМ10х15 155.15.129.m3d
Вкладыш _ 155.15.116-2А.cdw
Вкладыш _ 219.56.006.cdw
Вкладыш155.15.116-2А.m3d
Вкладыш219.56.006.m3d
Втулка _ 155.29.2830-1.cdw
Втулка распорная _ 155.15.114-А.cdw
втулка распорная155.15.164-а.m3d
Втулка155.29.2850-1.m3d
Гайка _ 219.15.021.cdw
Гайка54.15.021.m3d
горловина 219.56.020-А.m3d
Горловина _ 219.56.020-А.cdw
Горловина219.56.009сб.a3d
горловина219.56.009Сб.cdw
Диск _ 219.56.008сб-1.cdw
Диск _ 21956.008сб-1.cdw
Диск сподшипниками и лабиринтной крышкой _ 219.056.008-1сб.cdw
диск219.56.008.cdw
Диск219.56.008.m3d
Диск219.56.008.сб.a3d
Диск219.56.008b.m3d
Диск219.56.008а.m3d
Диск219.56.008б.m3d
Диск219.56.008сб.a3d
Колесо направляющее левое с мех.нат219.56.014сб.a3d

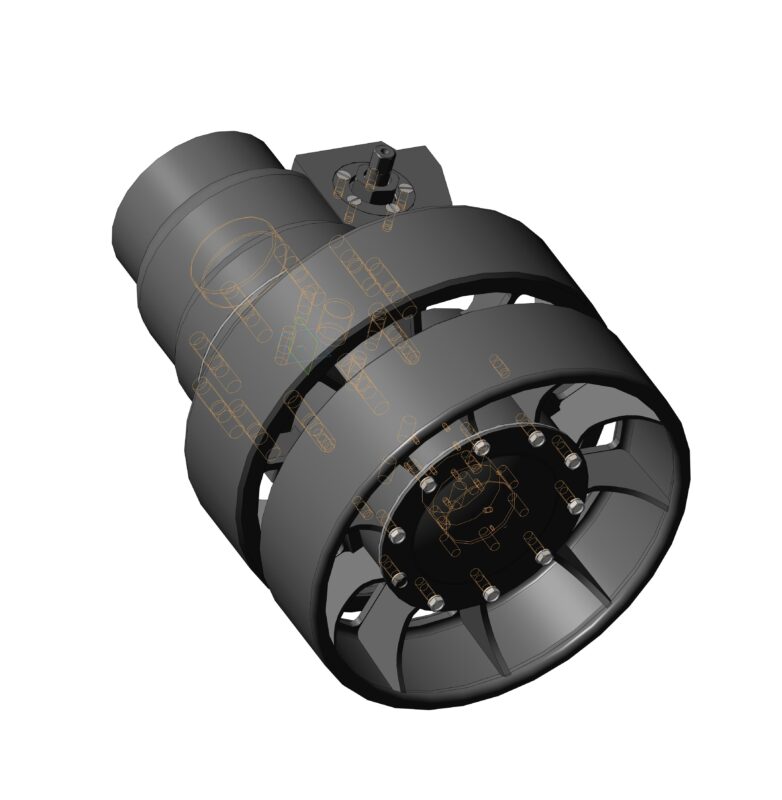

Колесо направляющее левое с мех.нат219.56.014сб.jpg
Колесо червячное _ 219.15.110.cdw
колесо червячное.219.15.110.m3d

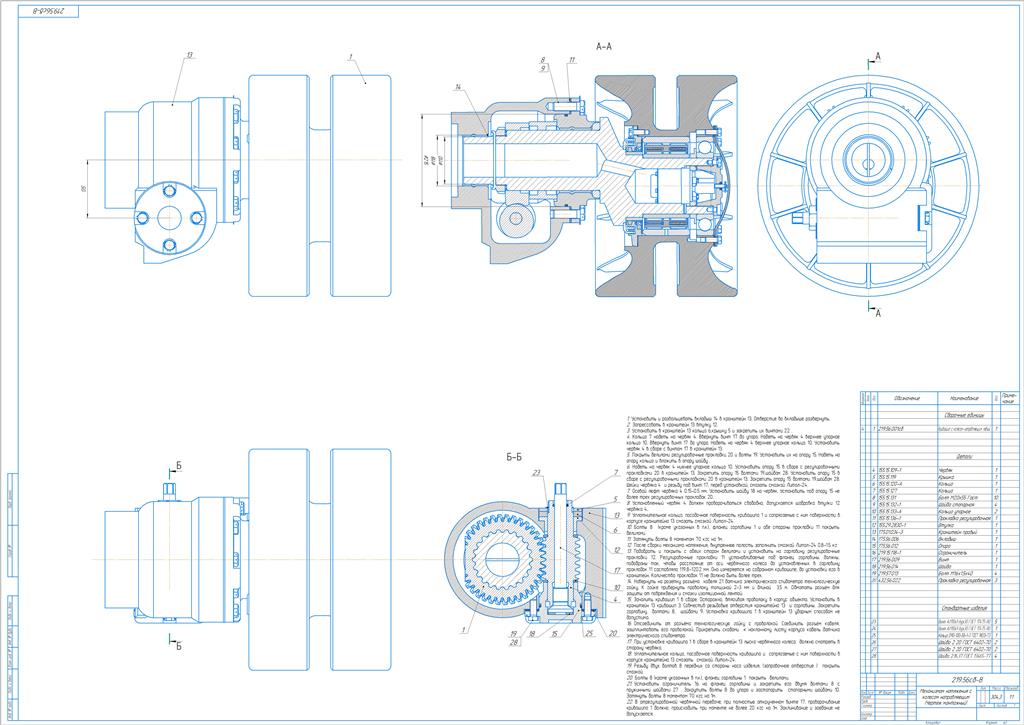

Колесонапрлевоесмехнат172.56.014сб.cdw
колуп219.015.115-А.m3d
колуп219.044.115-А.m3d
колупл017.cdw
Кольцо _ 155.15.120-А.cdw
Кольцо _ 155.15.120.cdw
Кольцо _ 155.15.127.cdw
Кольцо _ 175.56.010.cdw
кольцо лабир.m3d
Кольцо лабиринта _ 172.56.012-2.cdw
Кольцо стопорное _ 432.44.028.cdw
Кольцо уплотнительное _ 219.015.115-А.cdw
Кольцо уплотнительное _ 219.044.115-А.cdw
Кольцо упорное _ 155.15.133-А.cdw
Кольцо упорное155.15.133-А.m3d
Кольцо155.15.120.m3d
Кольцо155.15.127.m3d
Кольцо175.56.010.m3d
Кривошип _ 175.56.004сб.cdw
Кривошип _ 219.56.004сб.spw
Кривошип _ 219.56.012.cdw
Кривошип левый219.56.012сб.a3d
Кривошип с колесом направляюшим левый175.56.001сб-Б.a3d
Кривошип с колесом направляющим левый.cdw
кривошип219.56.013.m3d
Кронштейн 219.01.569.cdw
Кронштейн левый _ 219.01.033-3.cdw
Кронштейн левый сб _ 219.01.569сб.cdw
Кронштейн левый.m3d
Кронштейн172.01.569.m3d
Крышка лабиринта _ 219.15.106.cdw
Крышка _ 155.15.119.cdw
Крышка _ 219.56.003.cdw
Крышка _ 219.56.003сб-6.cdw
Крышка _ 219.56.003сб-6.spw
Крышка лабиринта _ 155.15.2сб.cdw
Крышка лабиринта219.15.106.m3d
Крышка лабиринта219.15.2сб.a3d
Крышка219.53.003сб-6.a3d
Крышка219.56.003.m3d
Крыщка 219.15.119.m3d
Манжета _ 172.56.001.cdw
Манжета _ 172.56.001сб-1.cdw
манжета155.16.21сб.m3d
Манжета219.56.001сб.a3d
Механизм натяжения гусениц Т-80.docx
Ограничитель _ 155.15.118-1.cdw
Опора _ 219.56.012.cdw
Опора219.56.012.m3d
Приводнойпалец.m3d
Пробка _ 219.56.004-А.cdw
Пробка219.56.004-А.m3d
прок021.m3d
прок025.m3d
Прокладка _ 54.15.030-А.cdw
Прокладка _ 54.15.031.cdw
Прокладка регулировочная _ 155.15.136-1.cdw
прокладка155.138.-1.m3d
прокладка155.139-1.m3d
прокладка155.140-1.m3d
прокладка54.15.030А.m3d
Прокладка54.15.031.m3d
Сальник 155.16.135.m3d
Сальник _ 155.16.138.cdw
Упор.m3d
Червяк _ 155.15.109-1.cdw
червяк155.15.109-1.m3d
Шайба _ 219.056.032.cdw
Шайба _ 219.56.014.cdw
Шайба _ 54.15.022.cdw
Шайба _ 54.16.024.cdw
Шайба стопорная _ 155.15.132-1.cdw
Шайба175.56.014.m3d
Шайба219.056.032.m3d
Шайба54.15.022.m3d
Шайба54.16.024.m3d
Шайбастопорная155.15.132.-1.m3d
Шплинт8.m3d
Штифт _ 54.15.024.cdw
