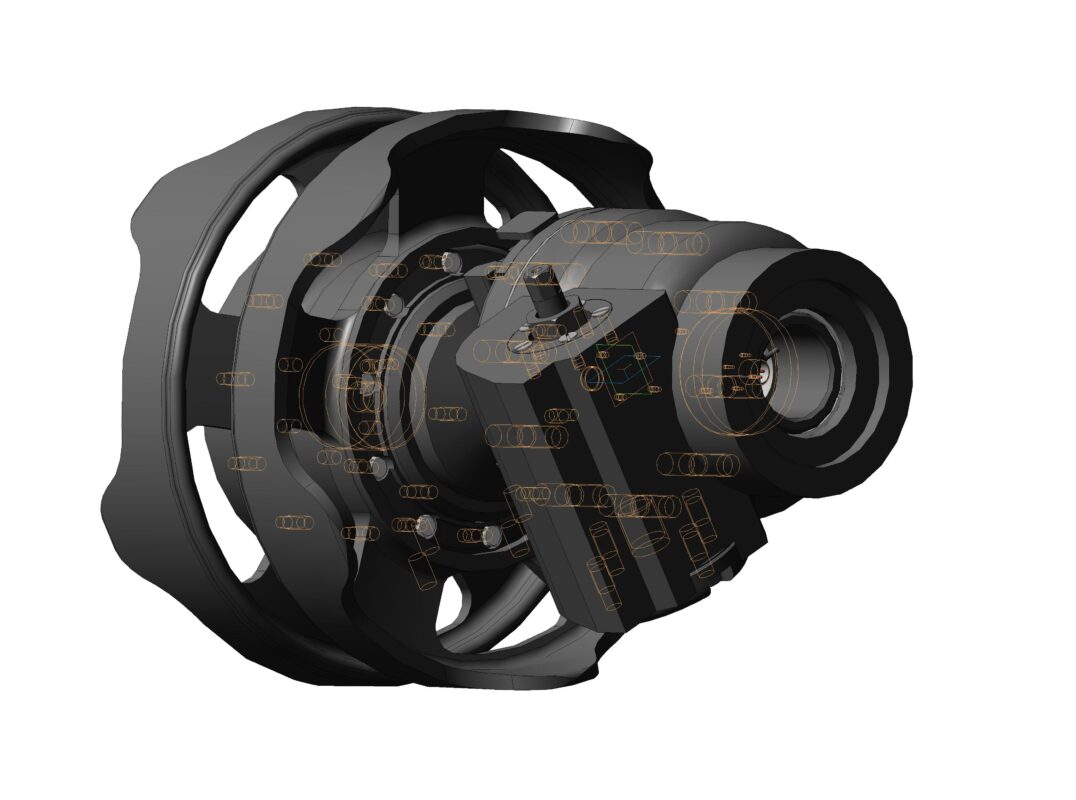

Механизм натяжения гусеницы, с направляющим колесом, устанавливается, в двух приварных, кронштейнах, с каждого борта корпуса и служит натяжения гусениц танка. Механизм натяжения гусениц состоит из червяка и червячного колеса, установленного на кривошипе. Поворотом кривошипа осуществляется регулировка натяжения гусеницы. На кривошипе монтируется направляющее колесо. В направляющих колесах установлены датчики электро-спидометра и тахогенератора.
3D Чертежи созданы на основе - Танк Т-72 Техническое обслуживание и инструкция по эксплуатации книга 2 ч2 рис. 236 стр.477,479,481-483,-488.
Материалы и номера чертежей -Танк Т-72 Каталог деталей и сборочных единиц стр.207-209 рис144-145.
Технические требования - Танк Т-72кн1 ч2 Руководство по войсковому ремонту стр.15-24 рис5.
