Стенд для проверки биения внутреннего кольца подшипника

Саратовский Государственный Технический университет
Кафедра Технология Машиностроения
Курсовая работа по дисциплине: « Проектирование средств технологического оснащения в технологических комплексах»
На тему: Разработать технологическую оснастку для контроля радиального биения наружного диаметра внутреннего кольца подшипника
Саратов 2013год

Содержание

Введение 4
1. Измерительное приспособление 5
2. Описание конструкции приспособления 6
3. Разработка расчетной схемы и теоретической модели приспособления 7
4. Расчет точности измерения заготовки в приспособлении 7
5. Расчет потребных усилий зажима 8
6. Выявление слабого звена и расчет его на прочность 8
7. Расчет технико-экономических показателей эффективности предложенной конструкции приспособления 8
8. Разработка сборочного чертежа приспособления 9
9. Описание конструкции и принцип работы приспособления 10
Список использованной литературы 11

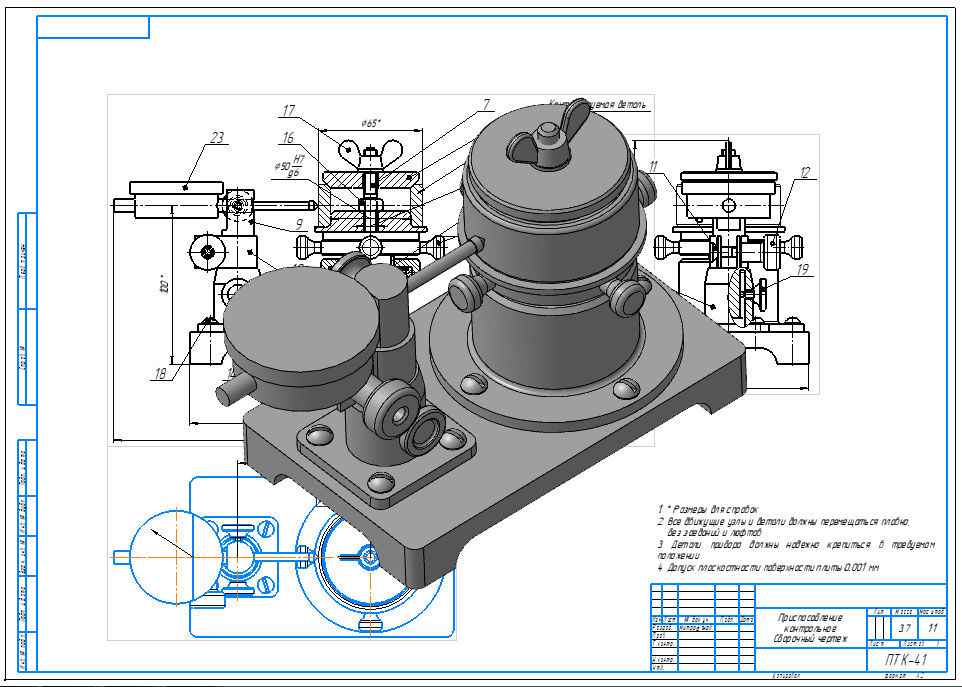

Приспособление собрано на основании литого стола. Стол 3 имеет литые ножки и отверстия для крепления направляющей и поворотного узла 1 и 2. Направляющая 8 крепится с помощью винтов 16 к столу 3. В направляющею 8 устанавливается опора 9, фиксируется хомутом 10 и зажимается поджимной гайкой 12. В опору 9 устанавливается мерительный прибор 21 и фиксируется винтом 17. Поворотный узел состоит из стакана 2 в который устанавливается ось 1 и подшипник 19. Ось фиксируется с подшипником прорезной гайкой 18 и штифтом 20. В ось 1 ввинчивается шпилька 14 и кон трогается гайкой 14. Установленная деталь поджимается поджимной шайбой 6 и фиксируется гайкой 15. Вращение оси 1 приводится в действие с помощью ручек 4
