Белорусский национальный технический универститет
кафедра техническая эксплуатация автомобилей
курсовой проект по дисциплине способы механизации технической эксплуатации
на тему: устройство измерения диаметра и конусности юбки поршня
минск 2018
Курсовой проект 33 с., 1 рис., 6 табл., 6 источников, 0 прил., 3 л. графи-ческого материала формата А1
АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ, ОПИСАНИЕ ТЕХНИ-ЧЕСКОГО ПРЕДЛОЖЕНИЯ, РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТО-СПОСОБНОСТЬ КОНСТРУКЦИИ
Объектом разработки является анализ существующих конструкции устройств для проверки диаметра и конусности юбки поршня, описание техни-ческого предложения и расчеты, подтверждающие работоспособность кон-струкции.
Целью разработки является поиск среди существующих конструкций устройства аналогов, которые могут быть использованы в качестве прототипа для разрабатываемого устройства.
В работе выполнены следующие исследования и разработки: проанализи-рованы существующие конструкции устройств для проверки диаметра и конус-ности юбки поршня, проведен анализ тенденций развития технических решений, и произведено обоснование прототипов для разработки; также представлено описание технического предложения и расчеты, подтверждающие работоспо-собность конструкции.

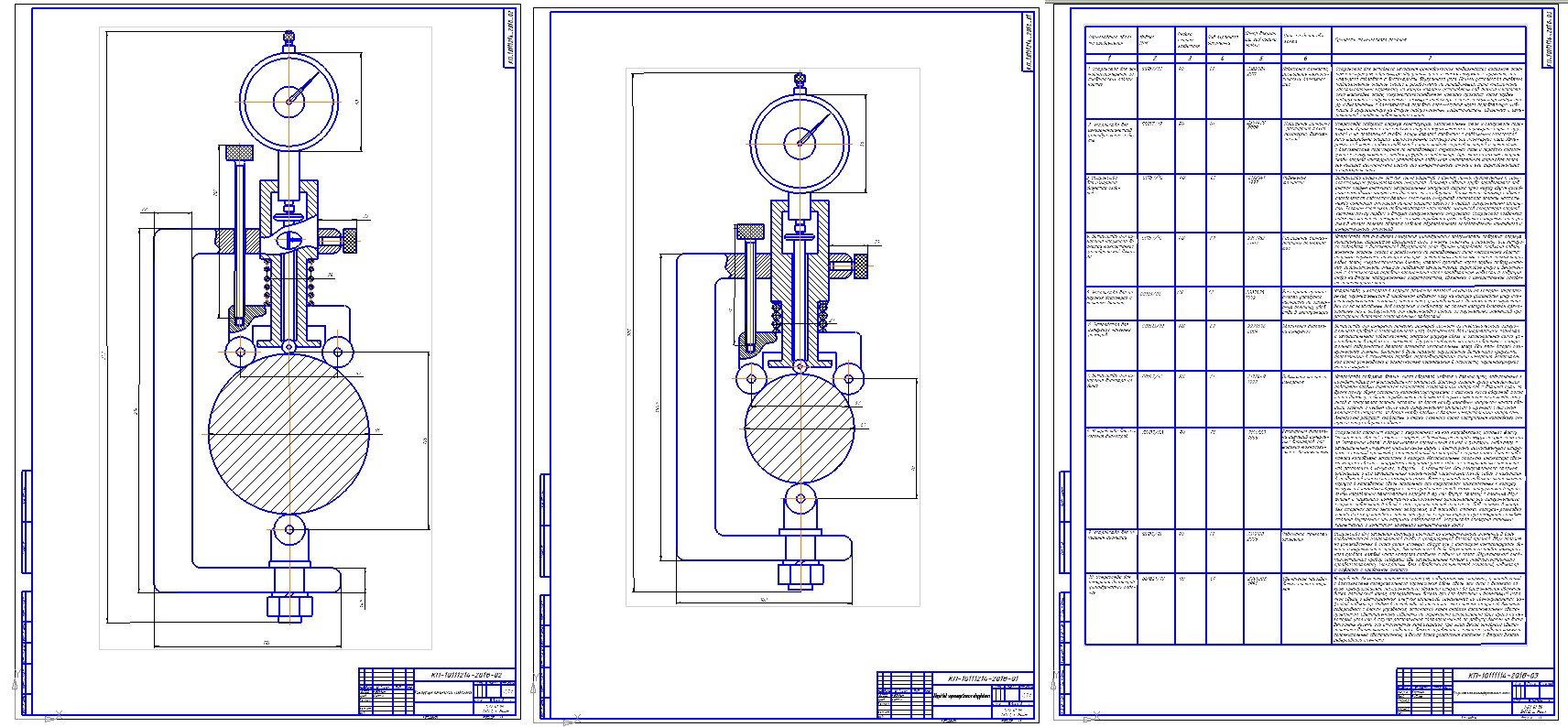

Результаты патентного поиска, чертеж общего вида спроектированного оборудования и чертеж конструкции технического предложения представлены в графической и текстовой форме.
ОГЛАВЛЕНИЕ
Введение 6
1 Назначение и область применения разрабатываемого оборудования 7
2 Технические требования к проектируемому оборудованию 8
3 Анализ существующих конструкций 9
3.1 Регламент поиска 9
3.2 Справка о патентно-информационных исследованиях 16
3.3 Анализ тенденции развития технических решений 28
3.4 Обоснование прототипа 21
4 Описание технического предложения 27
5 Расчёты, подтверждающие работоспособность конструкции 29
6 Описание организации работ с применением разрабатываемого оборудования 31
Заключение 32
Список использованных источников 33
