БНТУ
Кафедра стандартизации, метрологии и информационных систем
Курсовая работа по дисциплине: "Нормирование точности и технические измерения"
На тему: "Выбор и расчет посадок соединений изделия"
Минск 2015
Исходные данные: эскиз №6, подшипник 112 (позиция 2), режим работы легкий. Характеристика зубчатой передачи - кинематическая, нереверсивная.

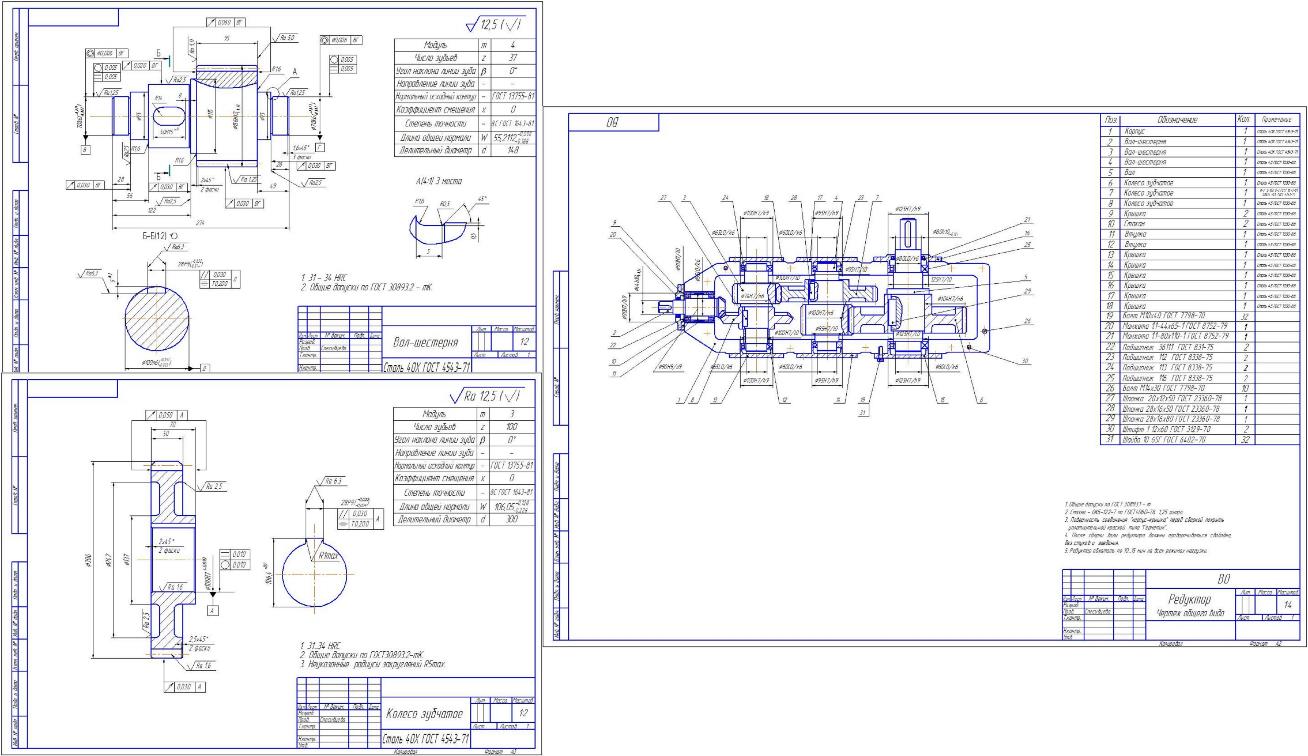

Графическая часть - чертеж общего вида редуктора, чертеж вала-шестерни, чертеж зубчатого колеса
Содержание
1. Краткое описание состава и работы изделия. Обоснование выбора посадок соединений изделия. 3
Выбор норм точностей соединений 3
2. Вероятностный расчет двух разных по характеру посадок гладких цилиндрических поверхностей 5
3. Расчет посадок подшипников качения. Назначение допусков формы, расположения и параметров шероховатости конструктивных элементов деталей, сопрягаемых с подшипниками. 9
4. Расчет посадок шпоночного соединения. Назначение допусков формы, расположения и параметров шероховатости поверхностей шпоночного соединения. 13
5. Обоснование выбора норм точности зубчатой передачи. 17
Выбор контрольного комплекса зубчатого колеса. 17
6. Выбор методики измерительного контроля одного из параметров. Краткое описание методики выполнения измерения. 21
7. Расчет размерной цепи. 25
Литература 29
