Расчет параметров регуляторов системы управления электроприводом

Полтавский национальный технический университет имени Ю.Кондратюка
Кафедра автоматики и электропривода
Курсовой проект по дисциплине "Элементы автоматизированного электропривода"
На тему: "Розрахунок параметрів регуляторів системи керування електроприводом"
Полтава 2015

Вихідні дані:
1.Параметри електродвигуна: потужність - 3,8кВт, швидкість обертання - 2200 об/хв, напруга живлення - 220 В.
2.Тахогенератор: потужність - 15 кВт, швидкість обертання - 3000 об/хв, напруга живлення - 230 В.
У курсовій роботі описано роботу уніфікованої схеми підпорядкованого керування електроприводом БТУ 3601. Для покращення динамічних властивостей розрахована та реалізована модульна оптимізація контурів швидкості та струму. Отримана система у динамічному режимі забезпечує низький рівень перерегулювання, малий час перехідного процесу, задовільну швидкодію.

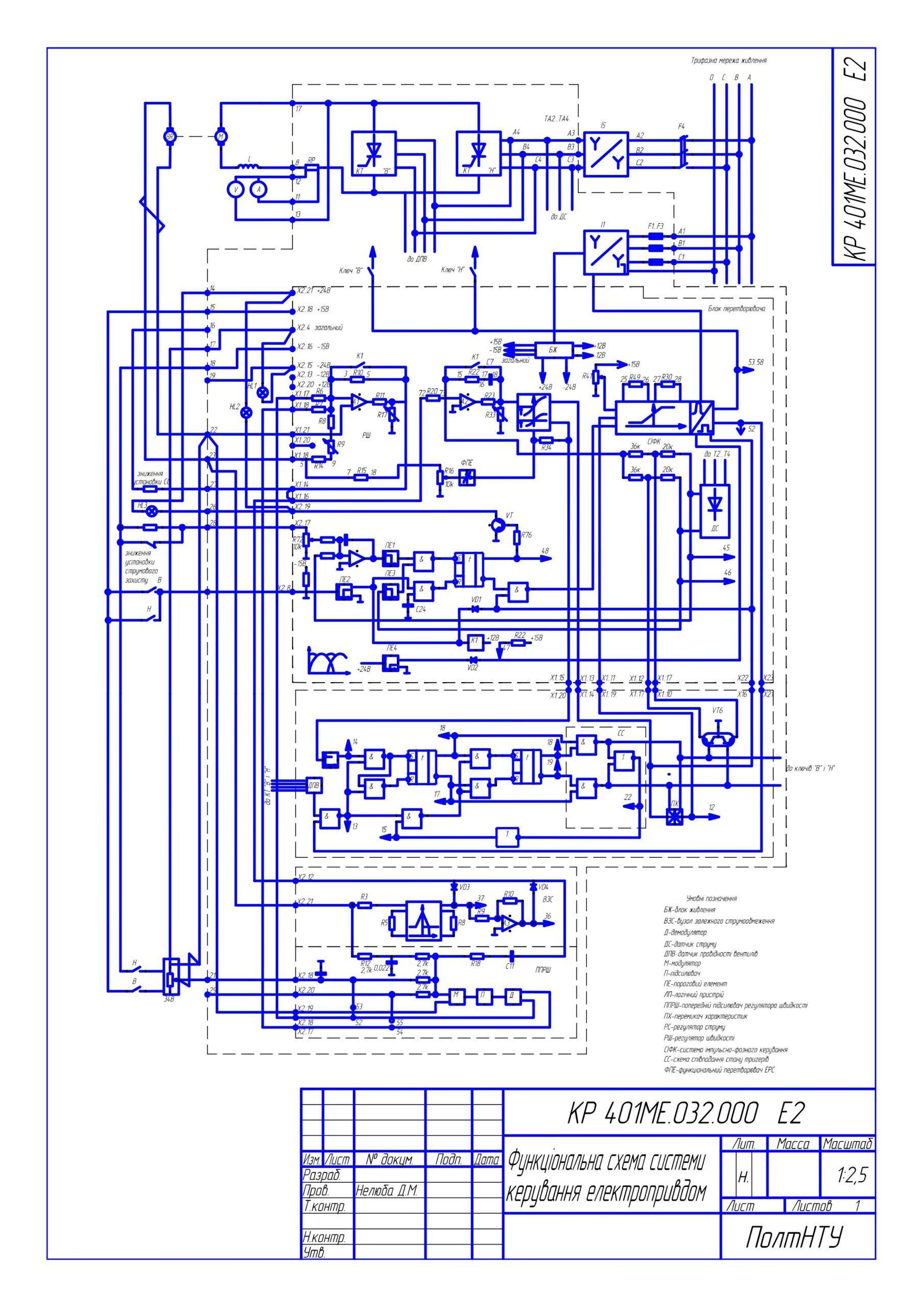

Графічна частина: функціональна схема системи керування електроприводом

1. Вступ 4
2. Опис роботи функціональної схеми керування електроприводом 6
3. Схема розрахункова системи регулювання 9
4. Розрахунок параметрів регуляторів системи регулювання 11
5. Висновки 22
6. Список використаної літератури 23

Состав: Функціональна схема (Е2), ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Автоматизация / Расчет параметров регуляторов системы управления электроприводом

ПЗ.doc
Функціональна схема.dwg
