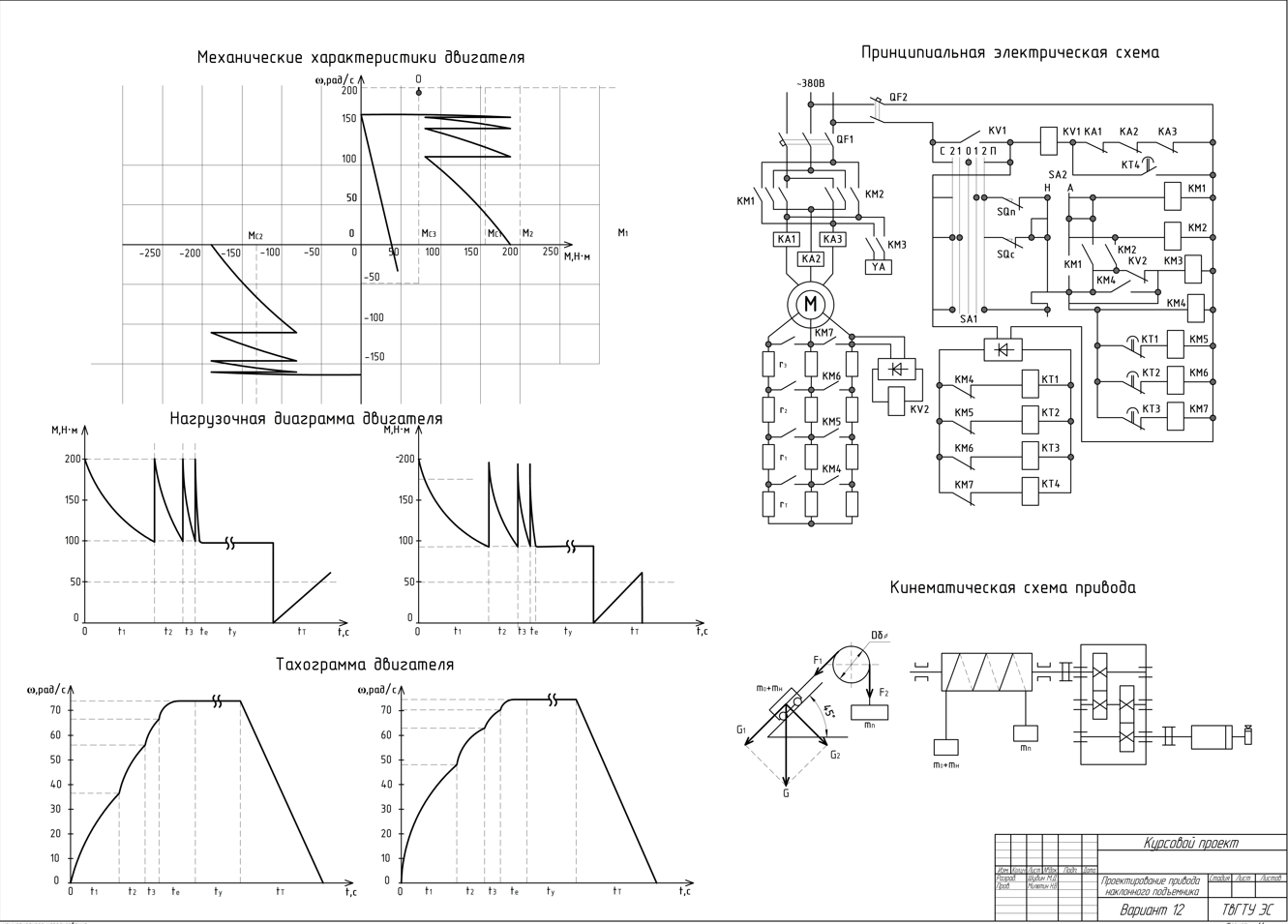

Проектирование электропривода наклонного подъемника с противовесом и релейно-контакторной системой управления

Тверской государственный технический университет,
кафедра электротехники и электроснабжения ,
Курсовой проект по дисциплине Автоматизированный привод
на тему "Проектирование электропривода наклонного подъемника с противовесом и релейно-контакторной системой управления"
Тверь 2021

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКА МЕХАНИЗМА

1. Диаметр барабана Dб=0,6м
2. Кпд редуктора р=0,85
3. Кпд барабана б=0,97
4. Коэффициент сопротивления движению тележки К=0,03
5. Момент инерции барабана Jб=100 кг м2
6. Момент инерции тормозного шкива Jш=0,2JД
7. Момент инерции редуктора Jр=0,25JД
(JД- момент инерции двигателя)
8. Тормозной момент электромагнитного тормоза МТ=1,7МСmax
9. Масса поднимаемого груза mН=2900 кг
10. Масса тележки m0=1500 кг
11. Масса противовеса mП=2200 кг
12. Путь подъема L0=30 м
13. Угол подъема =45 град
14. Номинальная линейная скорость движения тележки VH=1,0 м/с
Передаточное число редуктора ip=45
15. Продолжительность загрузки (разгрузки) тележки t0=40 с.
16. Род тока сети: трёхфазный переменный ток 380 ВОглавление
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВОГО ПРОЕКТА    - 3 -
ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ    - 4 -
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКА МЕХАНИЗМА    - 5 -
ПОРЯДОК РАСЧЕТА    - 6 -
2.Построение пусковой диаграммы для АД с помощью программы  EXCEL  2010.    - 10 -
3.    Расчёт времени разгона  асинхронного двигателя    - 12 -
4.    Расчёт пусковой диаграммы для асинхронного двигателя при разгоне пустой тележки    - 14 -
5.    Расчёт пути, пройденного при разгоне и замедлении    - 16 -
7. Построение нагрузочной диаграммы и тахограммы    21
8.    Проектирование принципиальной электрической схемы    22
БИБЛИОГРАФИЧЕСКИЙ СПИСОК    27
