Разработка автоматизированной системы диспетчерского управления подстанции 35/6 кВ Лудошур

«Ижевский Государственный Технический Университет имени М.Т. Калашникова»
Факультет Приборостроительный
Кафедра «Электротехника»
Курсовой проект по дисциплине «Информационные основы диспетчерского и технологического управления»
на тему «Разработка автоматизированной системы диспетчерского управления подстанции 35/6 кВ Лудошур»
2018г

В данной работе рассматривается автоматизированная система диспетчерского управления подстанцией. Приведена структура управления РЭС.
Графическая часть содержит схему первичных соединений.
ПС «Лудошур» является проходной двухтрансформаторной подстанцией с понижающими силовыми трансформаторами TONb-4000/35.
Электроэнергия подается на подстанцию под двум вводам и поступает на одинарную, секционированную выключателем СВ-35 кВ систему сборных шин РУ-35 кВ. На каждом вводе установлены многообъемные масляные выключатели В-35 кВ Мукши и В-35 кВ Бегеши типа С-35М/ПП-67 со встроенными трансформаторами тока ТТ-35 кВ типа ТВ-35.

Содержание:
1.Описание ПС 35/6 кВ «Лудошур»
2.Структура диспетчерского управления РЭС
3.Защита и автоматика основного оборудования ПС «Лудошур»
4.Комплекс устройств телемеханики и связи ПС «Лудошур»
5.АСКУЭ ПС «Лудошур»
Литература

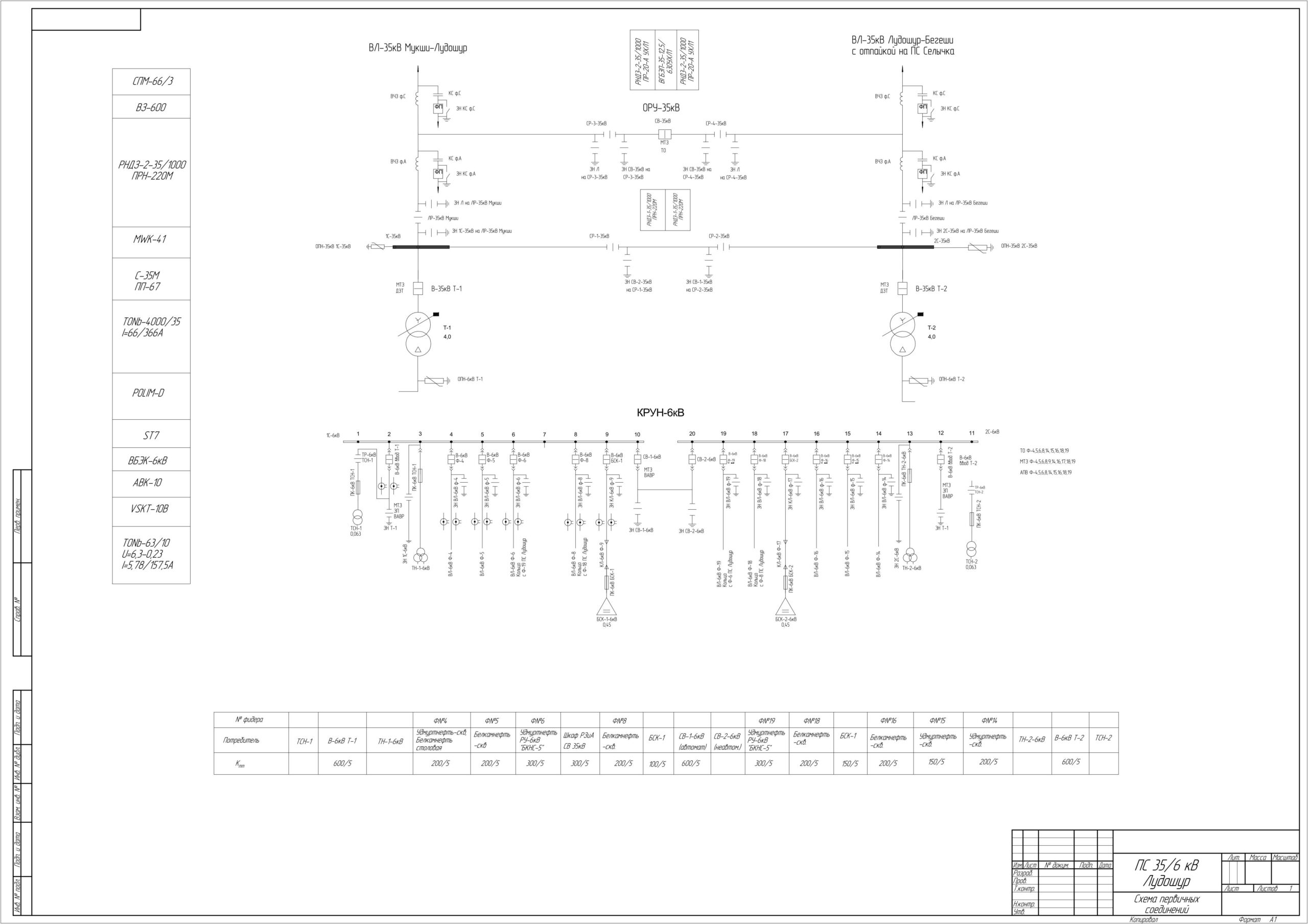

Приложение 1. Схема первичных соединений ПС «Лудошур»

Состав: ПЗ, Схема первичных соединений Язык документа

Софт: КОМПАС-3D 16.1
