Электроснабжение ТП 35/6 кВ

Мангистауский энергетический колледж
Электронабжение
Дипломный проект на тему Электроснабжение ТП 35/6 кВ
Актау,2012

Введение 5
1. Расчетная часть.. ………………………………………………………7
1.1. Расчет электрических нагрузок………………………………….7
1.2. Выбор схемы электроснабжения……………………………….10
1.3. Выбор числа и мощности трансформаторов…………………...13
1.4. Технико-экономическое сравнение вариантов………………...16
1.5. Расчет и выбор питающей линии ...…………………………….19
1.6. Расчет токов короткого замыкания…………………………….. 23
1.7. Выбор оборудования на стороне ВН….………………………..30
1.8. Выбор оборудования на стороне НН …..………………………32
1.9. Расчет и выбор шин…………………………………………......33
1.10. Выбор изоляторов………………………………………………..36
2. Технологическая часть ……………………………………………….
2.1. Спецвопрос «»……………..……38
2.2. Эксплуатация, ремонт и обслуживание………………………….
3. Экономическая часть ………………………………………………..45
4. Охрана труда и техника безопасности ……………………………..
Вывод 63
Список используемой литературы 64

По заданию Дипломного проекта на тему «Электроснабжение ТП–35/6 кВ », рассчитал полную максимальную расчетную мощность, выбрал схему электроснабжения, выбрал два варианта трансформаторов. Произвел технико–экономическое сравнение двух вариантов, в результате чего выбрал наиболее выгодный вариант с установкой трансформатора ТМ – 1000 – 35/6,3 . После чего произвел расчет и выбор питающей линии.
Далее произвел расчет токов короткого замыкания.
Определил токи К.З. для точек К – 1, К – 2.
Затем, выбрал оборудования на сторонах ВН и НН. Произвел расчет и выбор шин, а также изоляторов.
В разделе «Спецвопрос»,был рассмотрен автоматическое повторное включение трансформаторов.
В экономическом разделе, рассмотрел расчет среднего тарифа на электроэнергию.
В разделе «Монтаж и эксплуатация», рассмотрел вопрос об эксплуатаций комплектных распределительных устройств.
В разделе «Охрана труда и техника безопасности», рассмотрел вопрос о микроклимате производственных помещений.
В разделе «Экология», рассмотрел некоторые пути решения проблем современной энергетики
На этом был закончен мой дипломный проект.

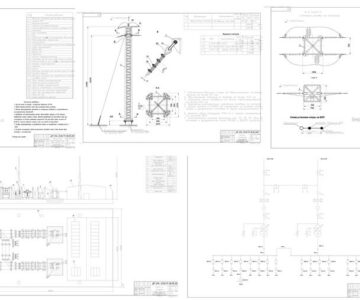

Состав: Схема электроснабжения, план и разрез,спецвопрос, ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:
Электроснабжение 35 кВ/
Электроснабжение 35 кВ/1-содержание.doc
Электроснабжение 35 кВ/35 6.doc
Электроснабжение 35 кВ/35-6 готов.dwg
Электроснабжение 35 кВ/план и разрез 35 кВ.dwg
Электроснабжение 35 кВ/сх АПВ.dwg
