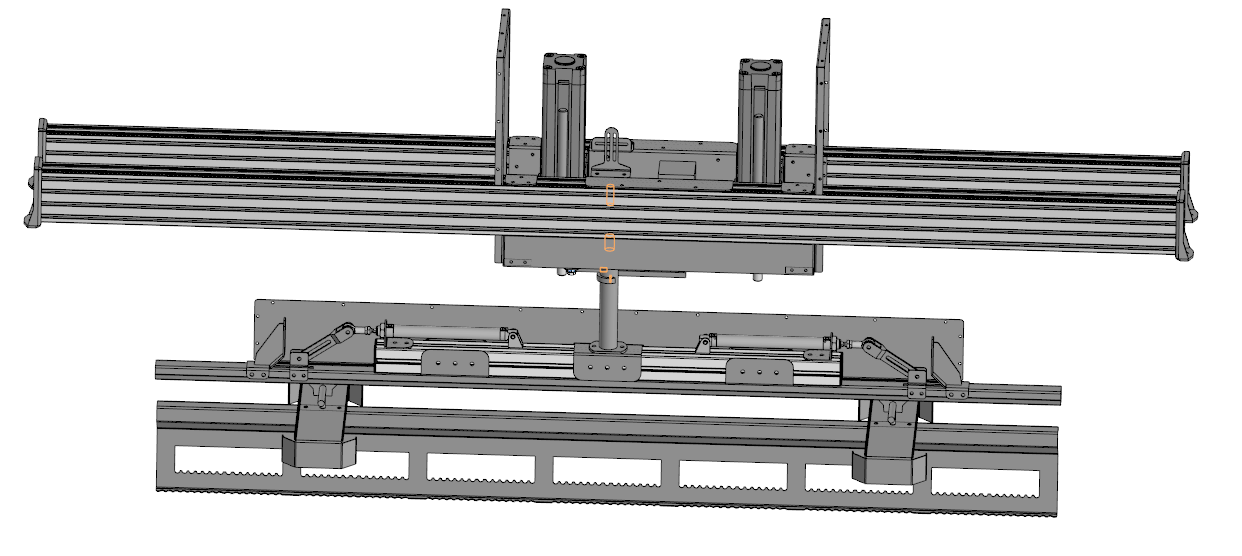

Представленный разворотный механизм прекрасно зарекомендовал себя на реализованном проекте по покраске различных элементов мебели. Переживал что будет кренить, так как изделия по тз были до 10 кг, но все отлично, без каких либо затыков. При прибытии траверсы, в данном случае, длинной 2000мм, она останавливается, фиксируется, после чего робот окрашивает первую сторону, после окончания покраски, цилиндры на направляющих опускают участок рельсы, ка которой зафиксирована траверса и разворачивает, так как повернуть на месте не даст ни цепь, ни пристыкованные рельсы. Далее окрашивается вторая сторона после чего повторяется процедура разворота, чтобы вернуть траверсу в то положение, в котором она прибыла, чтобы продолжить движение в сушку.
- Главная -
- Чертежи -
- Автоматизация и управление -
- Разворотный механизм с фиксацией траверсы
Разворотный механизм с фиксацией траверсы
0
1
183
0
1
300

3D Модели
Автоматизация и управление
механизм
окраска
поворот
поворотный механизм
покраска
разворот
роботизация
траверса
Сообщить о проблеме
Автор

Дата
27.06.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D v18.1
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Комментарии
1

Алексей
Зинченко
Автор
01.07.2022 в 16:21
Ссылка на комменарий 347227
Видео его работы с монтажа
