Релейная защита и автоматика силового трансформатора 40МВА

Релейная защита и автоматика силового трансформатора 40МВА

449

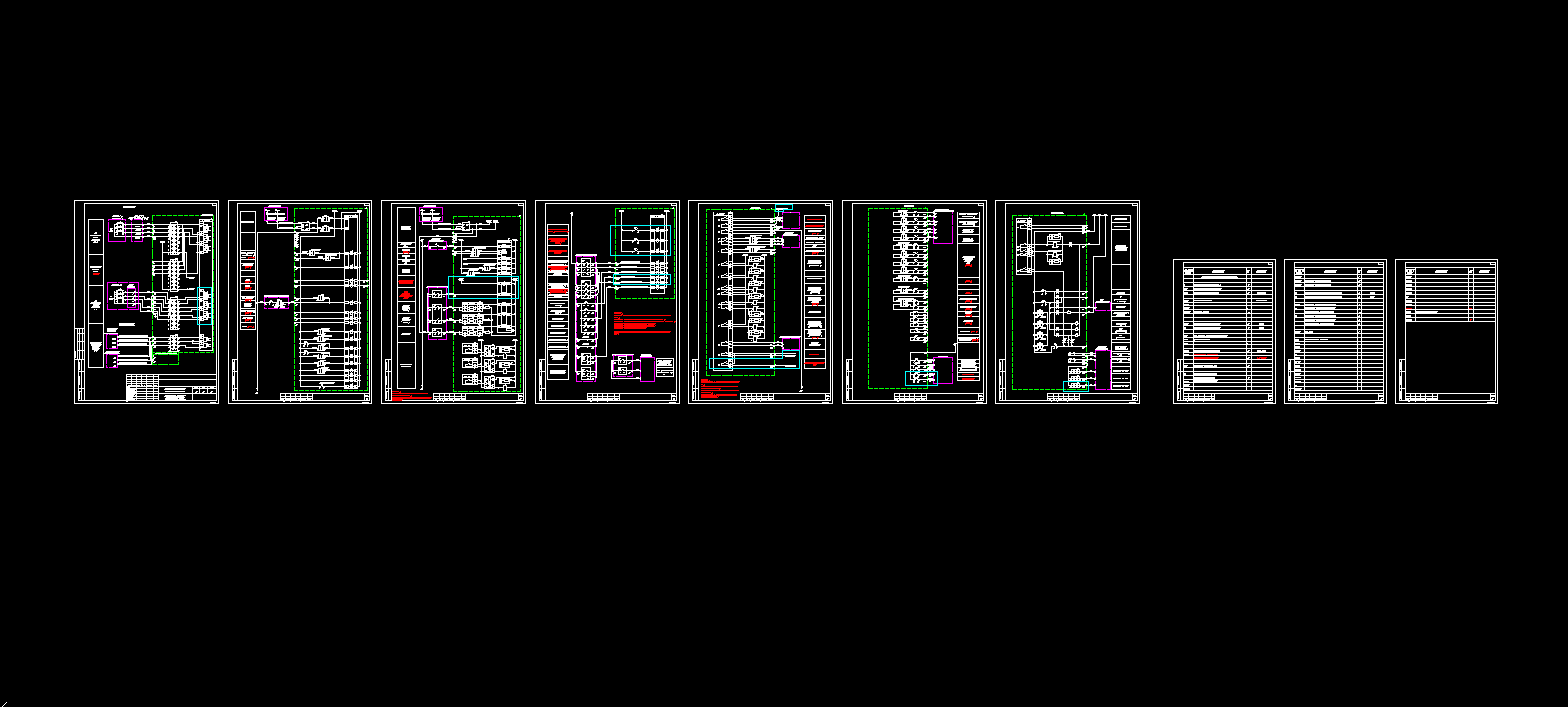

Схемы релейной защиты и автоматики силового трансформатора мощностью 40МВА, выполненные на базе микропроцессорных терминалов ЭКРА. В проекте имеется схема размещения защит по трансформаторам тока, схема дифференциальной защиты трансформатора, схема автоматики регулирования напряжения трансформатора, схемы подключения.

автоматика регулирования напряжения трансформатора защита трансформатора релейная защита

Автор

Виктор

Дата

09.09.2020

Язык

Русский

Состав

Схема принципиальная, схема подключения, схема размещения защит по ТТ
