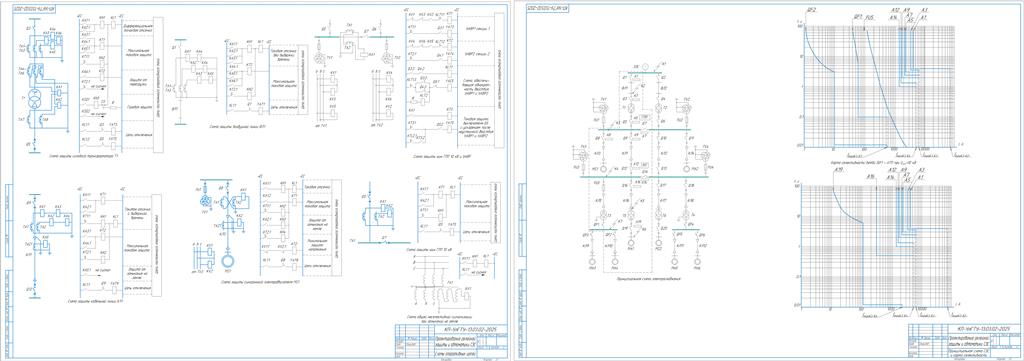

Проектирование релейной защиты и автоматики

УлГТУ, кафедра-электроснабжение, Релейная защита и автоматика, Проектирование релейной защиты и автоматики СЭС, 2025 год

Целью данной работы является проектирование релейной защиты и автоматики СЭС.
Исходные данные и результаты расчета токов КЗ в характерных точках были взяты из курсовой работы по дисциплине «Переходные процессы в системе электроснабжения».
Проектирование РЗ и А в данном проекте ведётся по четырем ступеням напряжения: 110 кВ,10 кВ,6 кВ – сети с изолированной нейтралью, и 0.4 кВ – сеть с глухозаземленной нейтралью.
В сети 0,38 кВ требуется выполнить защиту:
- кабельной линии КЛ10 и асинхронного двигателя МА4;
- ввода 0,38 кВ.
В сети 6 кВ должна быть предусмотрена защита следующих элементов:
- асинхронного двигателя MА1.
В сети 10 кВ должна быть предусмотрена защита следующих элементов:
- силового трансформатора Т3 и кабельной линии КЛ5;
- кабельной линии КЛ6 и силового трансформатора Т5;
- секционного выключателя РП;
- ввода РП 10 кВ;
- кабельной линии КЛ1;
- кабельной линии КЛ3 и синхронного двигателя МS1;
- секционного выключателя ГПП;
- ввода ГПП 10 кВ.
В сети 110 кВ должна быть предусмотрена защита следующих элементов:
- силового трансформатора Т1;
- воздушной линии ВЛ1;

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………………………………………….5

1. ИСХОДНЫЕ ДАННЫЕ…………………………………………………………...….7

2. ЗАЩИТА АСИНХРОННОГО ДВИГАТЕЛЯ МА4………………………………..9
2.1. Защита от токов короткого замыкания……………………………………………...9
2.2. Защита от перегрузок………………………………………………………………....9

3. ЗАЩИТА ВВОДА 0.4 кВ…………………………………………………………….11

4. ЗАЩИТА СИЛОВОГО ТРАНСФОРМАТОРА Т3………………………………13
4.1 Защита плавким предохранителем………………………………………………….13

5. ЗАЩИТА АСИНХРОННОГО ДВИГАТЕЛЯ МА1………………………………15
5.1. Защита от перегрузки………………………………………………………………..15
5.2. Токовая отсечка……………………………………………………………………...15
5.3. Защита от замыканий на землю…………………………………………………….16
5.4. Минимальная защита напряжения…………………………………………………16

6. ЗАЩИТА СИЛОВОГО ТРАНСФОРМАТОРА Т5………………………………19
6.1. Дифференциальная токовая отсечка……………………………………………….19
6.2. Максимальная токовая защита……………………………………………………...20
6.3. Защита от перегрузки………………………………………………………………..21

7. ОТСТРОЙКА ЗАЩИТЫ И УАВР НА СЕКЦИОННОМ ВЫКЛЮЧАТЕЛЕ..23
7.1. Максимальная токовая защита……………………………………………………..23
7.2. Устройство автоматического включения резерва…………………………………23

8. ЗАЩИТА ВВОДА НА ШИНЫ РП…………………………………………………25
8.1. Максимальная токовая защита……………………………………………………...25

9. ЗАЩИТА КАБЕЛЬНОЙ ЛИНИИ КЛ1……………………………………………27
9.1. Токовая отсечка……………………………………………………………………...27
9.2. Токовая отсечка с выдержкой времени…………………………………………….27
9.3. Максимальная токовая защита……………………………………………………...27
9.4. Защита от замыканий на землю…………………………………………………….27

10. ЗАЩИТА СИНХРОННОГО ДВИГАТЕЛЯ MS1……………………………….29
10.1. Защита от перегрузки………………………………………………………………29
10.2. Токовая отсечка…………………………………………………………………….29
10.3. Максимальная токовая защита…………………………………………………….29
10.4. Защита от замыканий на землю…………………………………………………...30
10.5. Минимальная защита напряжения………………………………………………..30

11. ОТСТРОЙКА ЗАЩИТЫ И УАВР НА СЕКЦИОННОМ ВЫКЛЮЧАТЕЛЕ……………………………………………………………………....33
11.1. Максимальная токовая защита…………………………………………………….33
11.2. Устройство автоматического включения резерва………………………………..33

12. ЗАЩИТА ВВОДА НА ШИНЫ ГПП……………………………………………...35
12.1. Максимальная токовая защита…………………………………………………….35

13. ЗАЩИТА СИЛОВОГО ТРАНСФОРМАТОРА Т1……………………………..37
13.1. Дифференциальная токовая защита……………………………………………....37
13.2. Максимальная токовая защита…………………………………………………….38
13.3. Защита от перегрузок……………………………………………………………....39
13.4. Газовая защита……………………………………………………………………...39

14. ЗАЩИТА ВОЗДУШНОЙ ЛИНИИ ВЛ1………………………………………….41
14.1. Токовая отсечка…………………………………………………………………….41
14.2. Максимальная токовая защита………………………………………………….....41
14.3. Токовая отсечка нулевой последовательности…………………………………...41
14.4. Максимальная токовая защита нулевой последовательности…………………..41

15. ЗАЩИТА СЕТИ 10 кВ……………………………………………………………….43
15.1. Максимальная защита напряжения нулевой последовательности – неселективная сигнализация…………………………………………………………………….43

ЗАКЛЮЧЕНИЕ…………………………………………………………………………45

БИБЛИОГРАФИЧЕСКИЙ СПИСОК……………………………………………….47
