Проектирование релейной защиты и автоматики промышленного предприятия

Ульяновский государственный технический университет
Кафедра «Электроснабжение»
Курсовой проект по дисциплине «Релейная защита и автоматизация электроэнергетических систем»
На тему «Проектирование релейной защиты и автоматики промышленного предприятия»
Ульяновск 2019

Исходные данные: схема системы электроснабжения; параметры элементов СЭС; токи КЗ.

Целью данного курсового проекта является проектирование релейной защиты и автоматики для участка системы электроснабжения (СЭС).

Проектируемая СЭС имеют две ступени напряжения: U_ВН=6 кВ,U_НН=0,4 кВ. В состав рассматриваемой СЭС входят кабельные линии, токоограничивающие реакторы, высоковольтные асинхронные и синхронные двигатели, цеховые трансформаторы мощностью 2500 кВ∙А, которые питают низковольтные асинхронные электродвигатели.
В курсовом проекте необходимо провести расчёты защит для следующих элементов СЭС:
асинхронного электродвигателя МА6 мощностью P_ном=11 кВт;
шин на напряжение 0,4 кВ;
цехового трансформатора Т2 мощностью S_ном=2500 кВ∙А;
кабельной линии КЛ3;
синхронного электродвигателя MS1 мощностью P_ном=2000 кВт;
асинхронного электродвигателя MA1 мощностью P_ном=2500 кВт;
секционного выключателя Q5;
кабельной линии КЛ1.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1. ИСХОДНЫЕ ДАННЫЕ 8
2. ЗАЩИТА СЕТИ НАПРЯЖЕНИЕМ 0,4 кВ 11
2.1. Защита асинхронного двигателя МА6 11
2.1.1. Защита от коротких замыканий 12
2.1.2. Защита от перегрузки 13
2.2. Защита шин напряжением 0,4 кВ 14
2.2.1. Токовая отсечка с выдержкой времени 15
2.2.2. Максимальная токовая защита 17
3. ЗАЩИТА ТРАНСФОРМАТОРА Т2 19
3.1. Токовая отсечка без выдержки времени 19
3.2. Максимальная токовая защита 22
3.3. Защита от коротких замыканий на землю на выводах низшего напряжения 24
3.4. Газовая защита 24
3.5. Токовая защита от перегрузок 25
4. ЗАЩИТА КАБЕЛЬНОЙ ЛИНИИ КЛ3 27
4.1. Токовая отсечка с выдержкой времени 28
4.2. Максимальная токовая защита 30
4.3. Защита линии КЛ3 от однофазных замыканий на землю 32
5. ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЕЙ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ 34
5.1. Защита асинхронного двигателя МА1 34
5.1.1. Токовая отсечка без выдержки времени 35
5.1.2. Защита от перегрузки 36
5.1.3. Защита от замыканий на землю 37
5.1.4. Минимальная защита напряжения 39
5.2. Защита синхронного двигателя MS1 41
5.2.1. Токовая отсечка без выдержки времени 42
5.2.2. Защита от перегрузки 44
5.2.3. Защита от асинхронного режима 45
5.2.4. Защита от замыканий на землю 45
6. ЗАЩИТЫ, УСТАНОВЛЕННЫЕ НА СЕКЦИОННОМ ВЫКЛЮЧАТЕЛЕ Q5 48
6.1. Максимальная токовая защита 48
6.2. Устройство автоматического включения резерва 50
7. ЗАЩИТА КАБЕЛЬНОЙ ЛИНИИ КЛ1. 52
7.1. Токовая отсечка без выдержки времени 53
7.2. Токовая отсечка с выдержкой времени 53
7.3. Максимальная токовая защита 55
7.4. Защита линии КЛ1 от однофазных замыканий на землю 57
7.5. Защита от замыкания на землю − неселективная сигнализация 57
ЗАКЛЮЧЕНИЕ 59
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 61

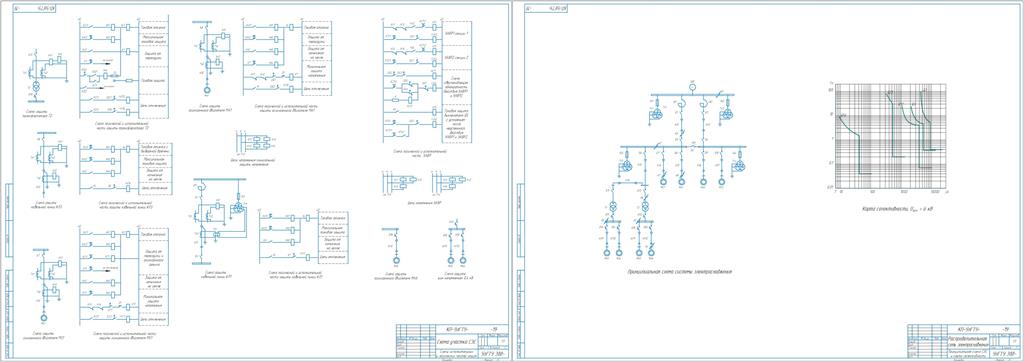

Состав: Титульный лист, ПЗ, Принципиальная схема СЭС и карта селективности, Схемы исполнительных и логических частей защит, Исходные данные Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проектирование релейной защиты и автоматики промышленного предприятия

Принципиальная схема СЭС и карта селективности.cdw
Схемы исполнительныхи логических частей защит.cdw
Курсовой проект по РЗ.docx
Титульник.docx
