Проектирование релейной защиты понижающего трансформатора ТДТН-40000/110/35/6

УГАТУ
Кафедра электромеханики
Курсовая работа по дисциплине "Релейная защита и автоматика"
На тему "Проектирование релейной защиты понижающего трансформатора ТДТН-40000/110/35/6"

Уфа,2018

Произведен выбор мощности трансформаторов на подстанции. Выбраны схемы распределительных устройств. Рассчитаны токи короткого замыкания. Выбраны выключатели, трансформаторы тока и напряжения.

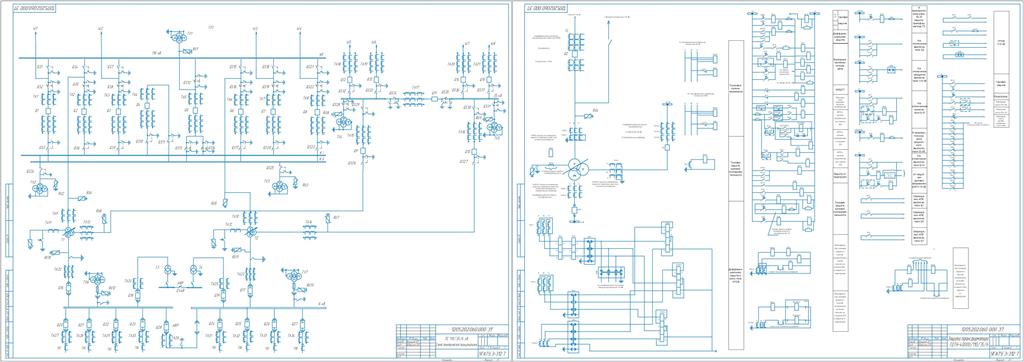

В графической части приведены полная принципиальная электрическая схема подстанции 110/35/6 кВ а также схема РЗ и А трансформатора
Содержание
Введение 4
1. Исходные данные 6
2. Выбор основного оборудования 7
3. Выбор схем распределительных устройств 11
4. Расчет токов короткого замыкания 13
5. Выбор выключателей, трансформаторов тока и напряжения 20
6. Расчет защиты трансформаторов 26
7. Схема подключения реле ДЗТ-11 34
Заключение 46
Список литературы 47

Состав: ПЗ+чертеж Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Chertezh_RZ_i_A.cdw
Chertezh_linia-osnovnaya_1_1.cdw
шакур курсач.doc
