Шкаф автоматизации ИТП

ФУНКЦИИ СИСТЕМЫ АВТОМАТИЗАЦИИ
1. Регулирование температуры в системе отопления. Задание системе отопления формирует отопительный график, в котором задается зависимость температуры прямого и обратного отопления от температуры наружного воздуха. При этом вводится автоматическая коррекция при превышении температуры обратного отопления графика на задаваемую величину. Коррекция продолжается до тех пор, пока температура обратного отопления не выйдет на заданный уровень;
2. Регулирование температуры в системах ГВС первой и второй зоне;
3. Возможность включения экономного режима работы в ночное время и выходные дни по понижению температуры в циркуляционном трубопроводе;
4. Выдача аварийного сигнала при превышении критической величины рассогласования регуляторов;
5. Ручное управление электроприводами клапанов (открыть/-/закрыть)
6. Регулирование давления воды в системе отопления по датчику перепада давления через частотный преобразователь циркуляционных насосов. Давление воды в трубопроводе системы отопления поддерживается на уровне уставки, задаваемой оператором;
7. Регулирование давления воды в системах ГВС первой и второй зоны по соответствующему датчику перепада давления через частотные преобразователи циркуляционных насосов. Давление воды в трубопроводе системы ГВС поддерживается на уровне уставки, задаваемой оператором;
8. Давление в системе ХВС поддерживается группой из трёх насосов. Они могут быть подключены к сети как через частотный преобразователь, либо напрямую. Изначально основным насосом является первый. С помощью регулятора алгоритмом производится регулирование скорости вращения этого насоса для поддержания необходимого давления в системе ХВС. Если скорость насоса превышает 95% (настраиваемый параметр) подключается дополнительный насос. В таком режиме насосы работают, пока скорость первого насоса не опустится ниже 50% (настраиваемый параметр) - далее дополнительный насос отключается. В случае отказа частотного преобразователя насос коммутируется к сети напрямую;
9. Управление и контроль работы насосов отопления по схеме «основной-резервный» Переключение работы насосов по времени или при отказе основного;
10. Управление и контроль работы насосов ГВС по схеме «основной-резервный» Переключение работы насосов по времени или при отказе основного;
11. Управление и контроль работы насосов ХВС по схеме «основной-резервный» Переключение работы насосов по времени или при отказе основного;
12. Управление и контроль работы насосов подпитки по схеме «основной-резервный» Переключение работы насосов по времени или при отказе основного;
13. Управление клапаном подпитки по давлению в обратном трубопроводе системы отопления;
14. Защита насосов от «сухого» хода;
15. Возможность считывания данных с теплосчетчика (название указать при заказе);
16. Учет расхода холодной воды;
17. Возможность диспетчеризации (по отдельному заказу).

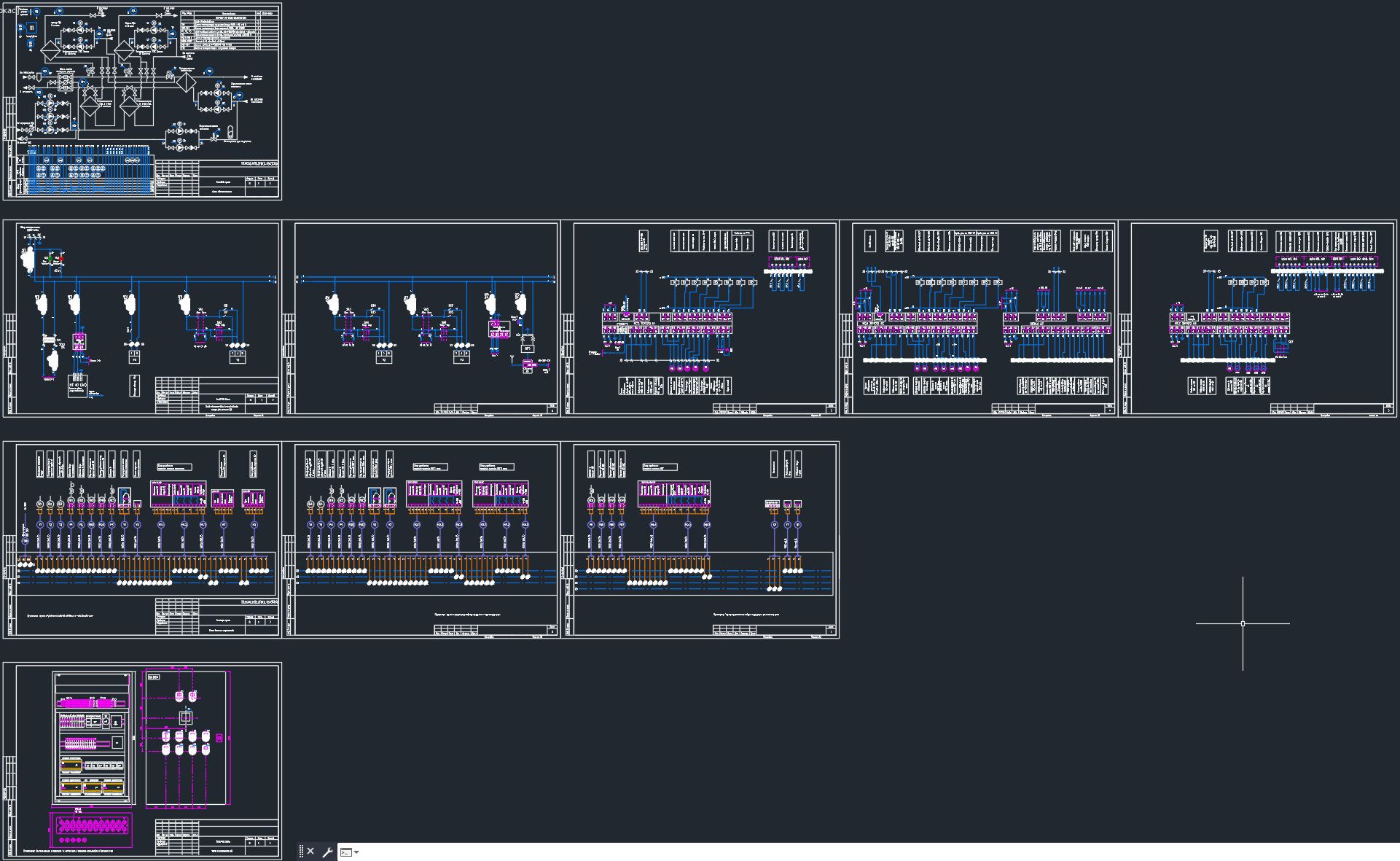

Состав: Функциональная схема автоматизации -1 лист Схема электрическая принципиальная -5 листов Схема внешних соединений -3 листа Внешний вид шкафа -1 лист Спецификация оборудования - 3 листа

Софт: AutoCAD 21

Файлы:
Общие данные - Шкаф автоматизации.doc
Спецификация.doc
Шкаф автоматизации.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: makc58
Дата: 2023-09-05
Просмотры: 49
Язык: Русский Язык документа
