Синтез системы программного управления гидравлическим прессом на базе ПЛК Unitronics Visio 350

Нижегородский Государственный Технический Университет им. Р. Е. Алексеева
Кафедра «Электрооборудование, электропривод и автоматика»
Курсовой проект по дисциплине "Системы программного управления техническими системами"
На тему: Синтез системы программного управления гидравлическим прессом"
Нижний Новгород 2020

Исходные данные Гидравлический листогибочный пресс усилием 1000 кН; Привод гидронасоса от асинхронного короткозамкнутого двигателя мощностью 11 кВт, 380 В, 22 А; Управление перемещением ползуна производится с помощью электромагнитов ~110 В, 0,2 А

В данной работе рассматривается система управления гидравлическим прессом на базе ПЛК Unitronics
Visio 350. Разрабатывается система управления прессом в различных режимах.

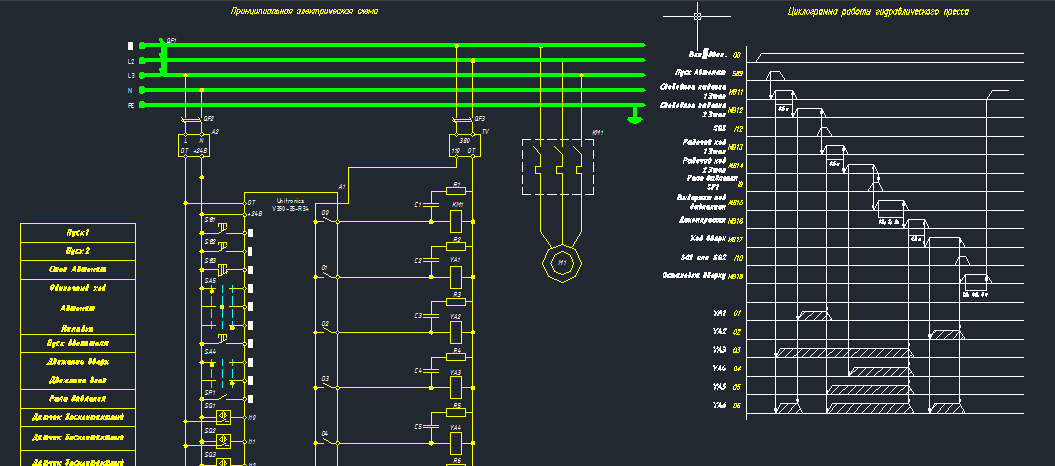

Графическая часть содержит принципиальную электрическую схему, циклограмма работы и управляющую программу для ПЛК.

Содержание
Введение
1 Программируемые логические контроллеры Unitronics
2 Описание среды программирования
3 Релейно-контактный алгоритм алгоритм управления
4 Управляющая программа
Заключение
