Управление вентиляторами подстанции

В проекте учтено телеуправление вентиляторы подстанции и автоматический ввод резерва. В проекте есть однолинейная электрические схемы, схемы телеуправление, монтажная схема, эскиз панели, месты оборудование и спесификации

Общие данные
Схема электрооборудования 0.00
Схема электрооборудования на +3,6

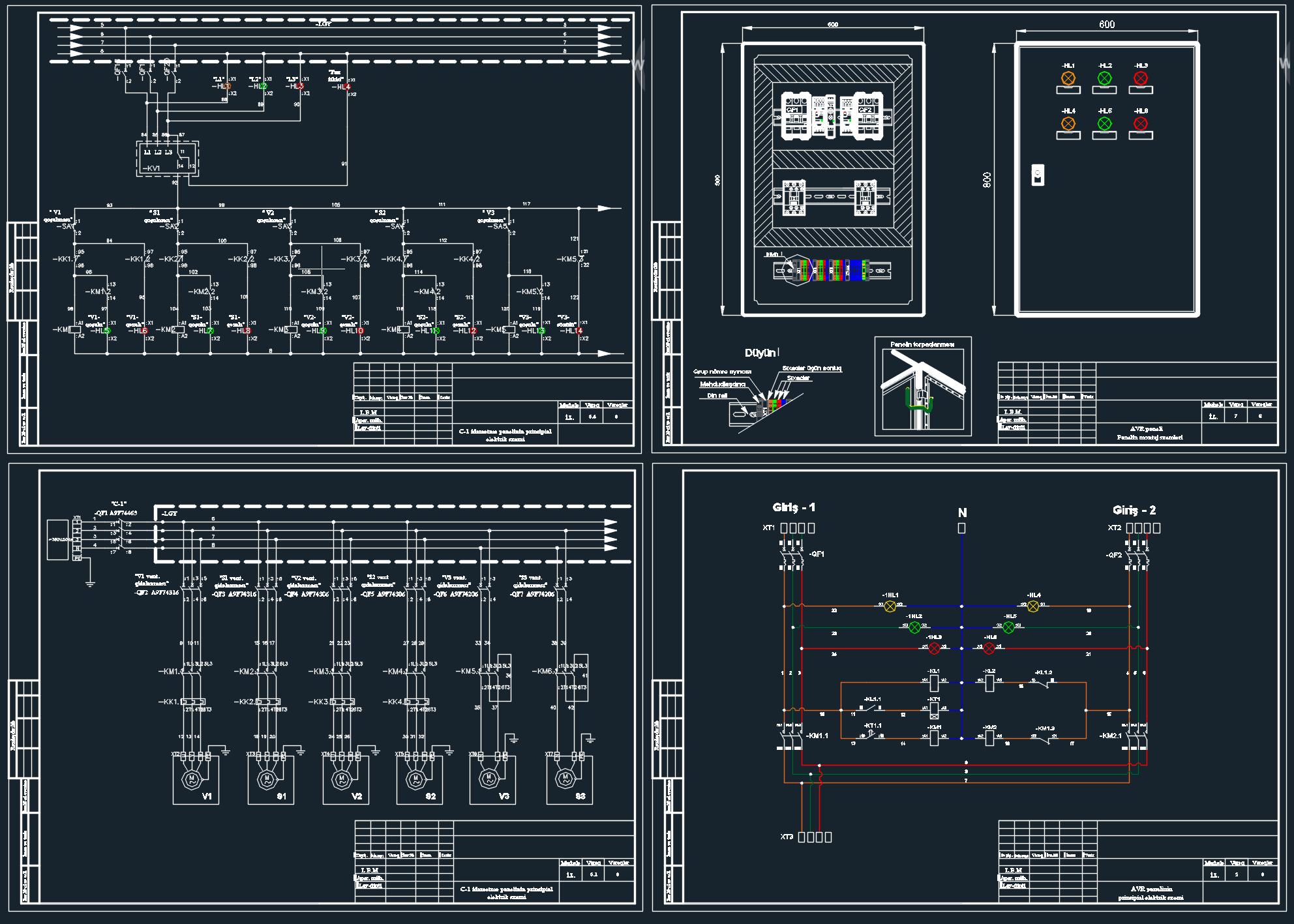

C-1 панель, выровненный принципиальная электрическая схема
AVR панель принципиальная электрическая схема
C-1 панель управления, основная электрическая схема,
Установленный на передней панели схемы AVR
C-1 на передней панели монтажной схемы

Layihə tikinti-memarlıq və sanitar-texniki şцbələrin layihə tapşırığı əsasında işlənmişdir.
Paylayıcı lцvhə kimi C-1-20.5 kVt lцvhəsi gцtьrьlmьşdьr.
Gьc avadanlıqları ventilyatorlar gəbul edilib.
Gьc avadanlıqlarının şəbəkəsini ВВГ kabelləri ilə konstruksiya boyu yerinə yetirməli.
Elektrik lцvhələrının, elektrik avadanlıqlarının və işəburaxma avadanlıqlarının gцvdələri torpaqlanmalıdır.
Bьtьn quraşdırma işlərini "ПУЭ" və "ПТБ" uyğun aparmalı.

Состав: Рабочий проект (15 листов) Язык документа

Софт: AutoCAD 2015 SP1

Сайт: www

Файлы:
yarimstasniya ventilyatorlar avtomatika.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: senanumarov
Дата: 2016-11-08
Просмотры: 711
