Анализ прочности пластины с отверстиями SolidWorks Simulation

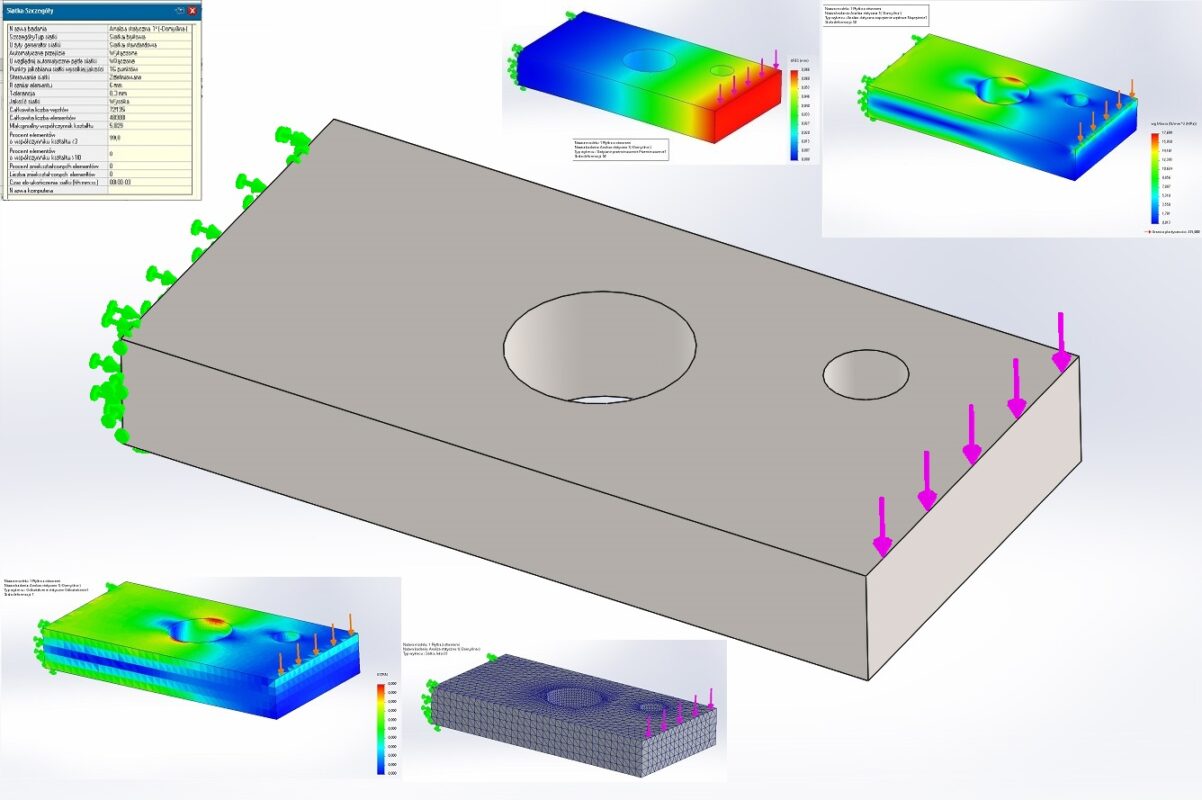

Исследование касается статического линейного анализа пластины с отверстиями с использованием метода конечных элементов в SolidWorks Simulation Premium. Объектом испытания является стальной лист, изготовленный из горячекатаной нелегированной конструкционной стали S235JR (1.0037) размерами 100 [мм] х 200 [мм] и толщиной 30 [мм]. Лист имеет два сквозных отверстия диаметром ø45 [мм] и ø20 [мм]. Лист был нагружен вертикальной внешней силой 1000 [Н]. Были получены результаты напряжений, смещений и деформаций по фон Мизесу. Полученные результаты свидетельствуют о том, что предел пластичности материала не был превышен и остаточных деформаций испытуемого объекта не наблюдалось.
Состав: 3D-модель со статическим анализом, результаты расчетов в Word 2019, Excel 2019, фотографии JPG и другие файлы SolidWorks Simulation Premium.
Софт: SolidWorks 2022
