Анализ прочности пластины
Задача расчета на прочность прямоугольной плоской пластины с отверстием.
Тип анализа: Линейный, статический.
Этапы решения.
Подготовка модели (Preprocessing)
- Импорт геометрии из Parasolid.
Решение (Solving)
- Жесткое закрепление пластины по 2-м сторонам.
- Нагрузка, равномерно распределенной вертикальной силой, равной 1000 Н (100 кг).
Анализ результатов (Postproceccing)

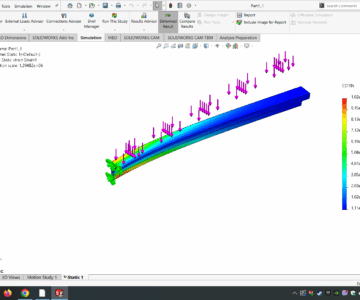

- Изображение деформированного контура области.
- Изолинии эквивалентных по Мизесу напряжений.
- Модальный анализ (деформирование при разных частотах).
