Манжеты резиновые армированные ГОСТ 8752-79 тип 1, ряд 1

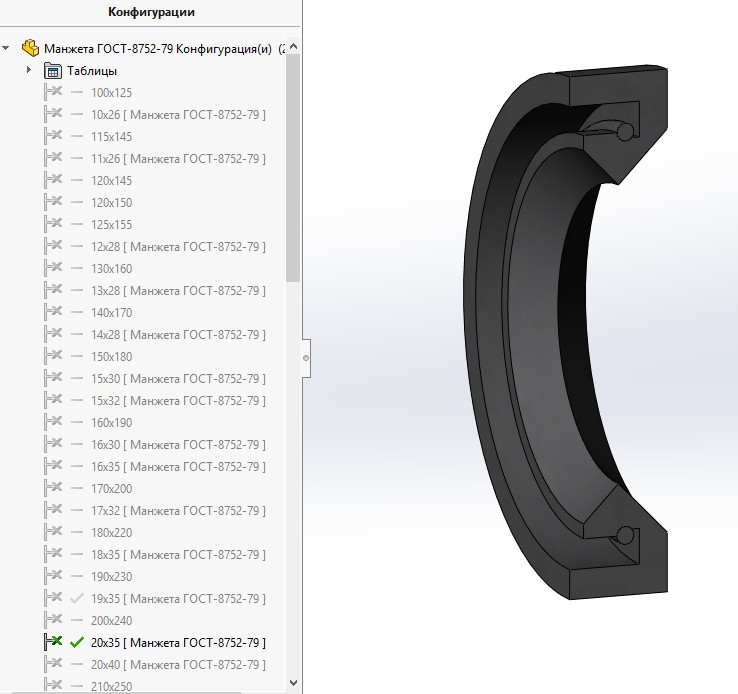

3D модель армированной манжеты ГОСТ8752-79. Внутри сборки можно переключать конфигурации и выбирать нужную манжету, база размеров манжет сделана с помощью таблицы Excel, которая зашита внутрь файла. Размеры взяты из справочника Анурьева. Очень удобно при проектировании, все манжеты в одном файле от внутреннего диаметра 6 мм до 480 мм
