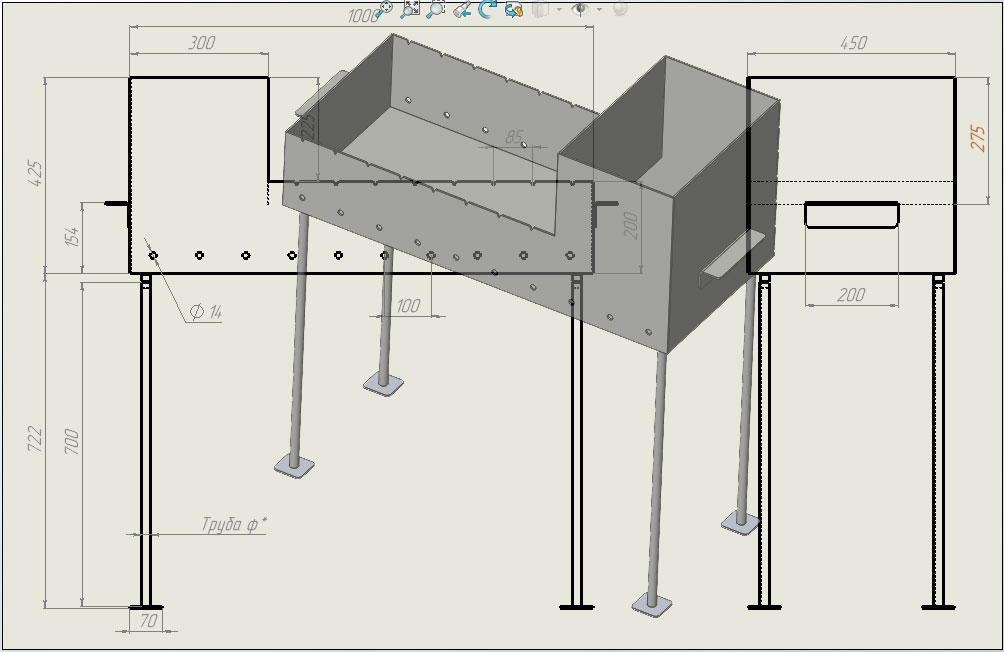

Мангал не переносной, размером 1000х450 высотой 1150мм, труба отводит дым от очага вверх или в сторону.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Мангал обычный прямоугольный 1000х450
Мангал обычный прямоугольный 1000х450
0
12
1128
200
1
Бесплатно
Автор
Ирек
Юничев
Дата
06.04.2021
Язык
Русский
Состав
Модель + Сборочный чертеж
Софт
SolidWorks 2014
Как открыть?
Содержимое архива
-
ДМ5052.00.002 Лист боковой высокий.SLDPRT
-
ДМ5052.00.007 Шпилька.SLDPRT
-
ДМ5052.00.005 Днище.SLDPRT
-
ДМ5052.00.000СБ Мангал.PDF
-
ДМ5052.00.009 Ручка.SLDPRT
-
ДМ5052.00.000СБ Мангал.SLDDRW
-
ДМ5052.00.006 Ножка.SLDPRT
-
ДМ5052.00.003 Лист боковой.SLDPRT
-
ДМ5052.00.000СБ Мангал.SLDASM
-
ДМ5052.00.001 Лист большой.SLDPRT
-
ДМ5052.00.004 Перегородка.SLDPRT
-
ДМ5052.00.008 Заглушка.SLDPRT
