Мангал стационарный с боковыми столиками 1900х500х775 мм

0
0
120
0
0
40

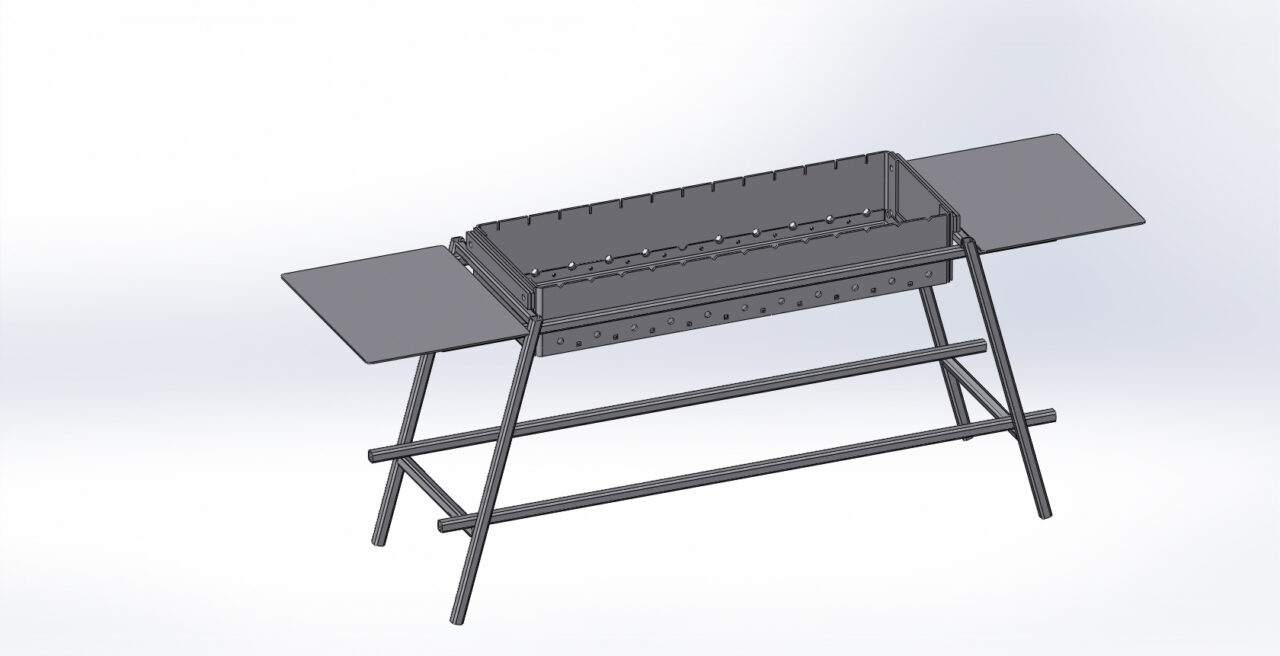

3D модель стационарного мангала с dxf моделями для лазерной резки и чертежами.
Габаритные размеры: Дл.-1900, Шир.-500, Выс.-775. Размеры части маннгала для углей 1012х348х171.
Необходимый крепеж. Необходим для предварительной сборки, после сборки рекомендуется произвести сварку.
- Болт мебельный М8х20 - 26шт. (крепление дна и стенок между собой) можно уменьшить кол-во крепить переднюю и заднюю стенки не в каждое отверстие, а через болт (18шт.)
- Болт М14х30 - 4 шт. Крепление боковых стенок между собой.
- Болт М14х50 - 4 шт. Крепление боковых стенок между собой. (возможно использовать все болты М14х50)
- Гайка М8 - 26 (либо 18) шт.
- Гайка М14 - 8 шт.
- Саморезы "клопы" 4.2х16мм - 12 шт. Крепление боковых столиков к трубе.
