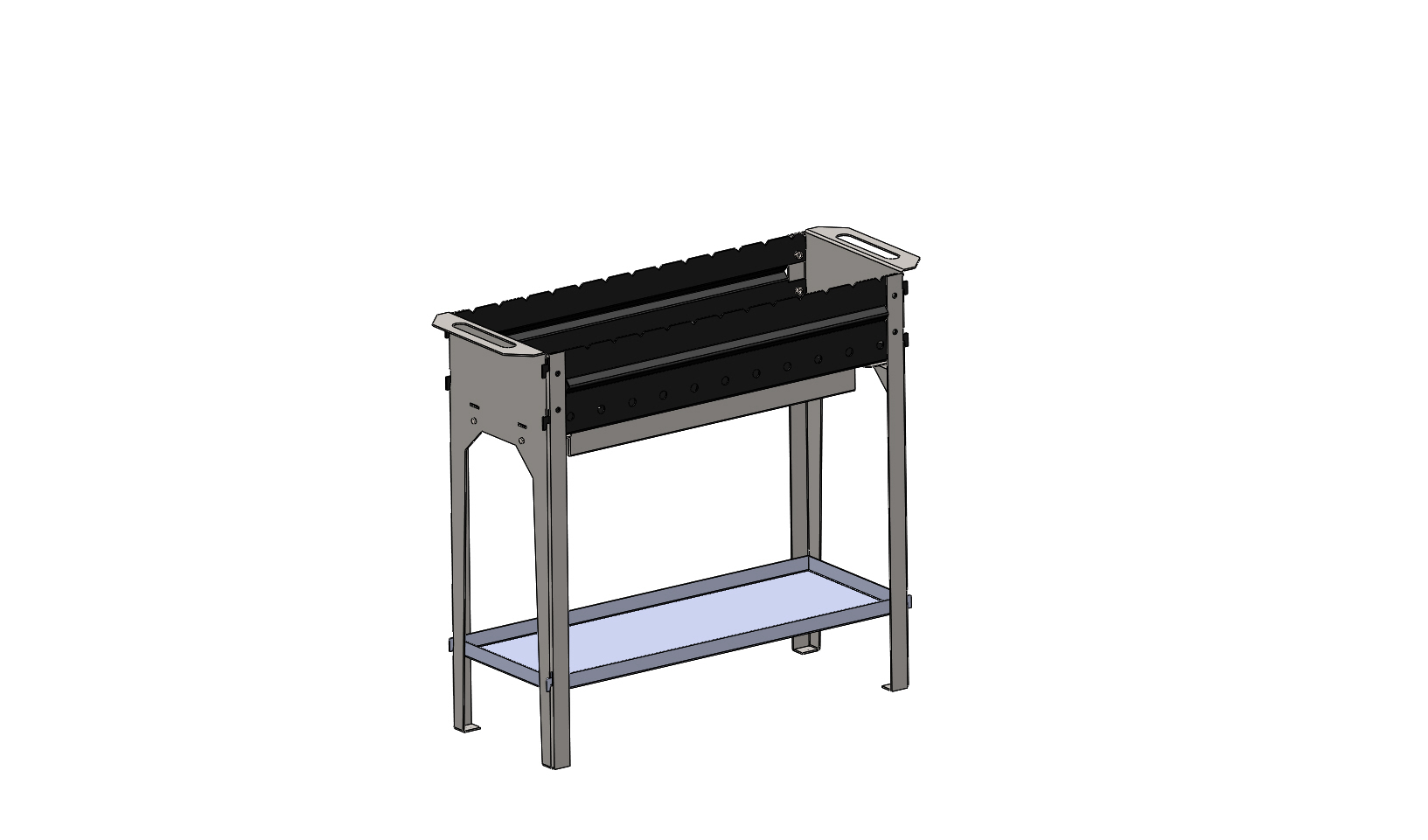

Большой мангал 800х300 толщина 3 мм

Большой мангал для 2 решеток габариты: 800х300. толщина металла 3 мм.
Имеется поддон для дров, а так же вынимаемый поддон для золы.

Состав: 3D модель, развертки Язык документа

Софт: Solid Edge 2016

Файлы:

Каталог / Модели для станков ЧПУ / Большой мангал 800х300 толщина 3 мм

Мангал большой\М002.000.001 дно мангала.SLDPRT
Мангал большой\М002.000.002 Боковая панель 2.DXF
Мангал большой\М002.000.002 Боковая панель 2.SLDPRT
Мангал большой\М002.000.003 Торцевая панель1.DXF
Мангал большой\М002.000.003 Торцевая панель1.SLDPRT
Мангал большой\М002.000.004 Поддон.DXF
Мангал большой\М002.000.004 Поддон.SLDPRT
Мангал большой\М002.000.009 Поддон.DXF
Мангал большой\М002.000.009 Поддон.SLDPRT
Мангал большой\М002.000.010 Уголок.DXF
Мангал большой\М002.000.010 Уголок.SLDPRT
Мангал большой\Мангалбольшой.SLDASM
Мангал большой
