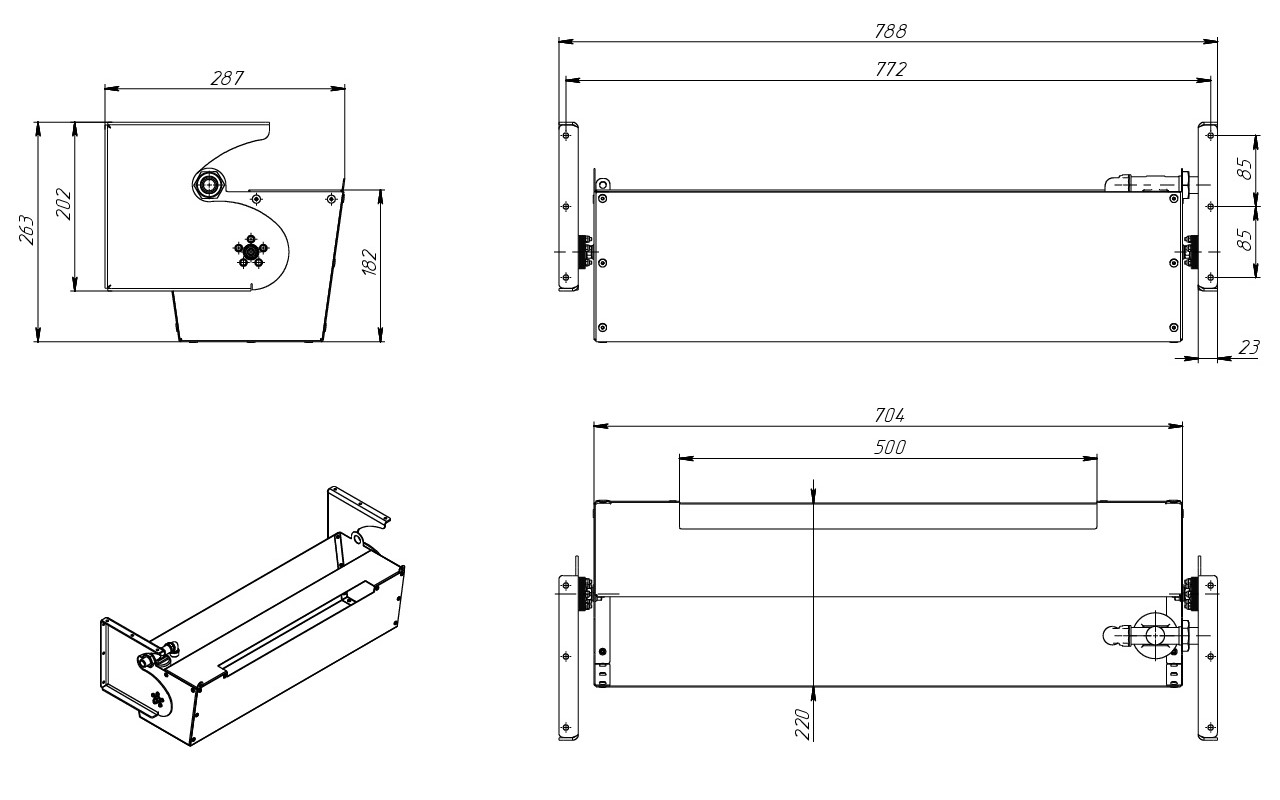

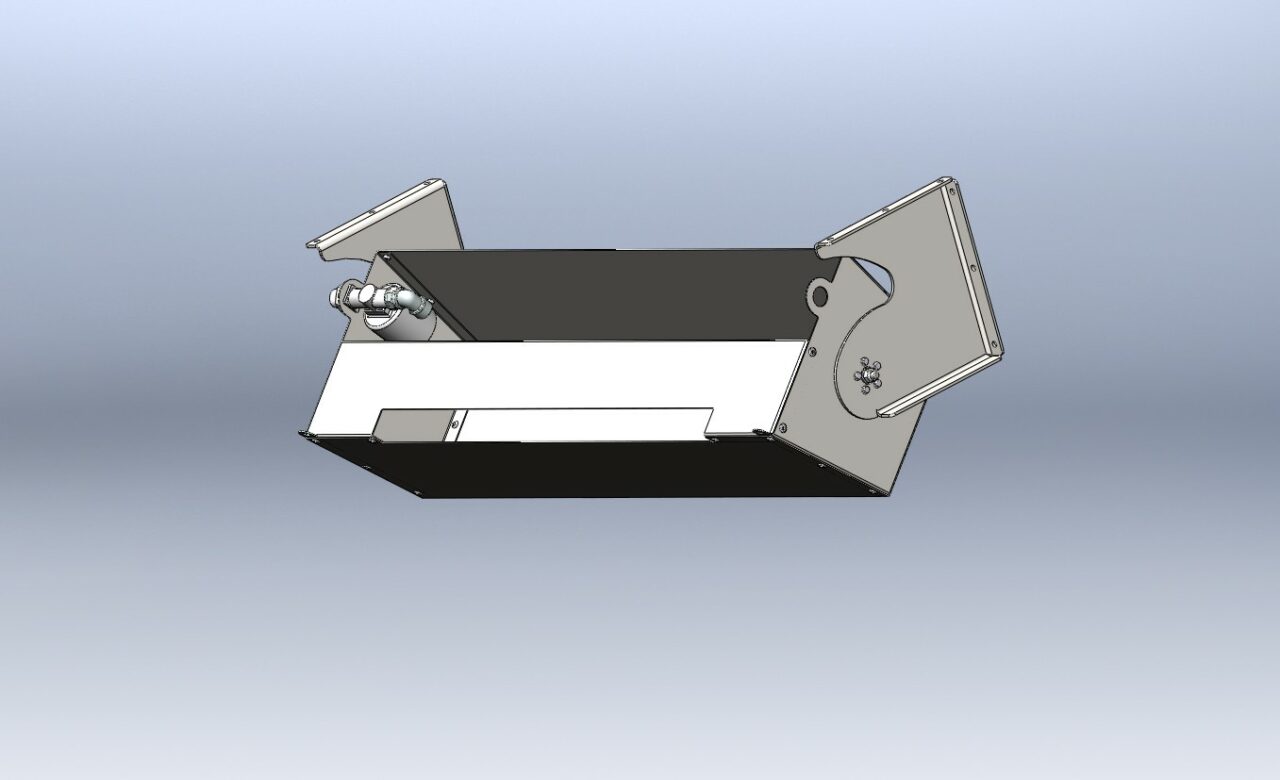

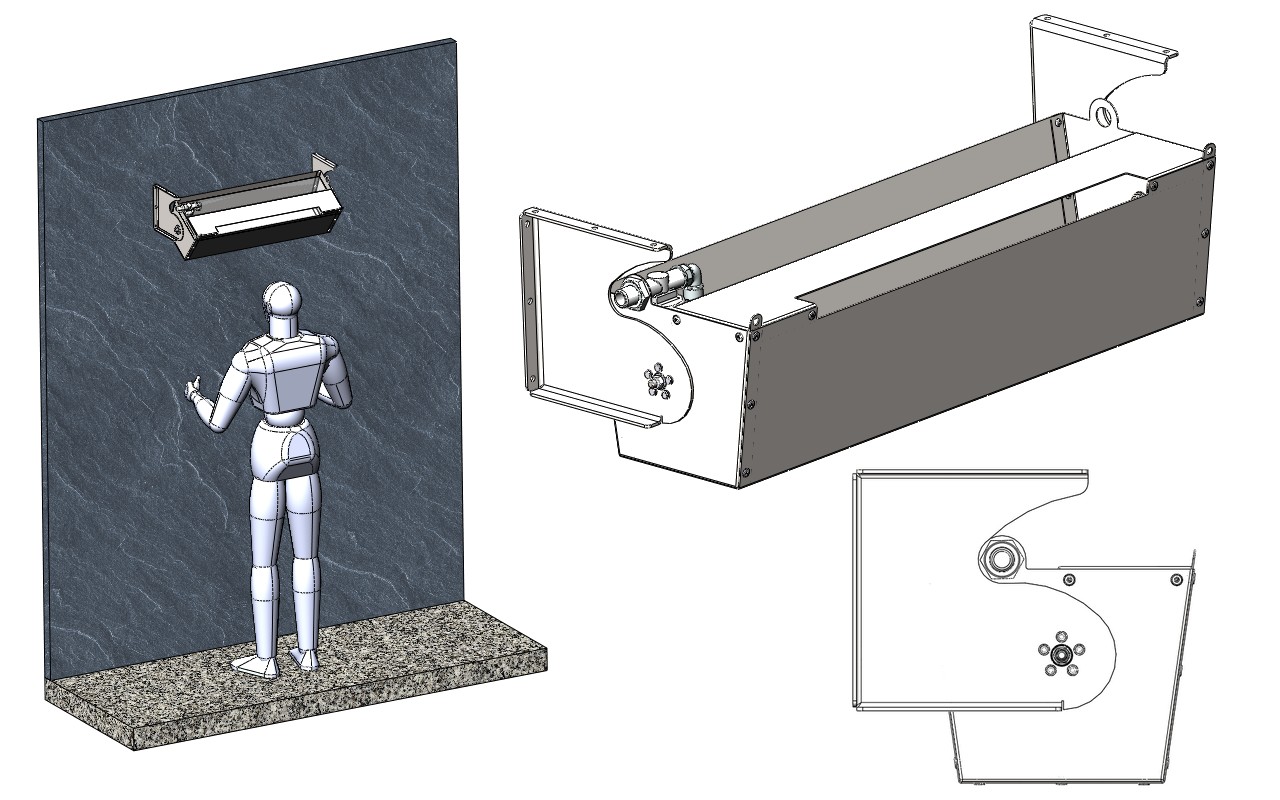

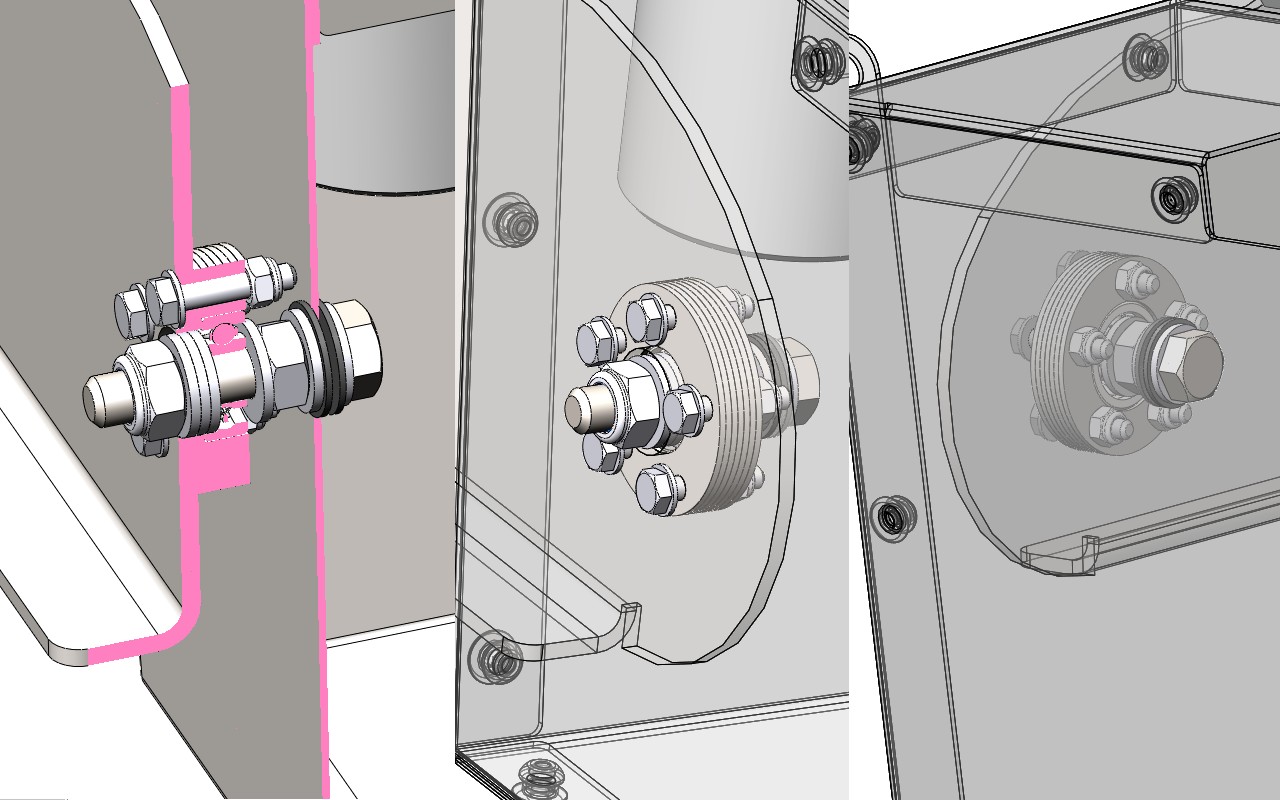

Обливное устройство на 19 литров. Детали емкости из листовой нержавеющей стали толщиной 1,2 мм соединены между собой заклепками. Стыки и зазоры заполняются силиконовым герметиком. Подшипниковый узел выполнен наборным из листового материала той же толщины. Для изготовления устройства, помимо слесарных работ, требуется оборудование резки листового металла и гибочный станок.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Обливное устройство на 19 литров
Обливное устройство на 19 литров
0
0
25
0
0
Бесплатно
3D Модели
Бондарное изделие для бани
Водопад для бани
Обливное устройство Поток
Поворотное обливное устройство
Русский душ
Сообщить о проблеме
Автор
Anton_64
Дата
24.09.2026
Язык
Русский
Состав
3D Сборка, развертки
Софт
SolidWorks 2019
Как открыть?
Отзывов пока нет
Содержимое архива
-
Human.SLDPRT
-
Бак СБ.SLDASM
-
Болт М4х20 ГОСТ 7805-70.SLDPRT
-
Болт М8х40 ГОСТ 7805-70.SLDPRT
-
Вода.SLDPRT
-
Гайка М8 ГОСТ 5915-70.SLDPRT
-
Гайка самоконтрящаяся M4-A2 DIN 985.SLDPRT
-
Гайка самоконтрящаяся M8-A2 DIN 985.SLDPRT
-
Заклепка вытяжная A4.8x6-A2-A2 DIN 7337.SLDPRT
-
Клапан поплавковый.SLDPRT
-
Контргайка 1,2 дюйма VALTEC по ГОСТ 8968-75 (Латунь никелированная).SLDPRT
-
Кронштейн-01.SLDPRT
-
Кронштейн.SLDPRT
-
Крышка.SLDPRT
-
Обечайка.SLDPRT
-
Обливное устройство СБ.SLDASM
-
Обливное устройство СБ.STEP
-
Подшипник 18 ГОСТ 8338-75.SLDPRT
-
Прокладка.SLDPRT
-
Развертка - Кронштейн(S=3мм нерж)-2шт.DXF
-
Развертка - Крышка(S=1.2мм AISI)-1шт.DXF
-
Развертка - Обечайка(S=1.2мм AISI)-1шт.DXF
-
Развертка - Стенка(S=1.2мм AISI)-2шт.DXF
-
Развертка - Шайба стакана(S=1.2мм AISI)-12шт.DXF
-
Развертка - Шайба стакана основание(S=1.2мм AISI)-2шт.DXF
-
Стакан СБ.SLDASM
-
Стенка-01.SLDPRT
-
Стенка.SLDPRT
-
Угольник с переходом на наружную резьбу 1,2 дюйма.SLDPRT
-
Шайба 4 ГОСТ 11371-78.SLDPRT
-
Шайба 8 ГОСТ 11371-78.SLDPRT
-
Шайба стакана.SLDPRT
-
Шайба стакана основание.SLDPRT
-
обстановка.SLDPRT
