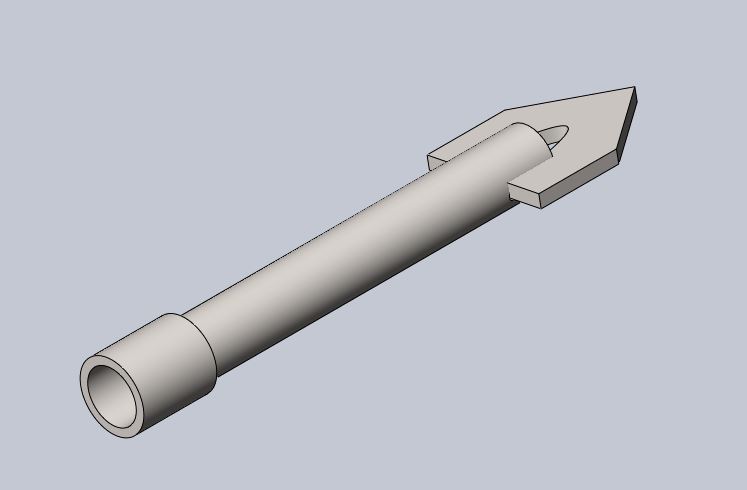

Пика для гидробура. Предназначена для бурения абиссинской скважины методом гидробурения. Размер 345х75х42.
Материал: труба водогазопроводная (ВГП).Наружный диамтер 33,5 , с толщиной стенки 3,2 мм.Нож изготовлен любой качественной стали поддающейся закалке ( делал из Ст45, можно из рессоры). "отпускаем" сталь, выпиливаем,затачиваем,привариваем к трубе.Производим закалку.Кто не хочет, может не заморачиваться с закалкой.Муфта обычная водопроводная.Пика для бурения протестирована, вариант рабочий.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Пика для гидробура (345х75х42)
Пика для гидробура (345х75х42)
0
1
143
0
0
30
3D Модели
абиссинка
абиссинская скважина
Бур
бур для копки
бурение скважины
бурение скважины своими руками
Гидробур
пика
пика гидробура
Сообщить о проблеме
Автор
Дата
22.11.2024
Язык
Русский
Состав
3D модель, чертеж.
Софт
SolidWorks 17
Как открыть?
Отзывов пока нет
Содержимое архива
-
1.txt
-
Дюймовая труба.SLDDRW
-
Дюймовая труба.SLDPRT
-
Муфта.SLDPRT
-
Нож 75.SLDDRW
-
Нож 75.SLDPRT
-
Нож бура 75.PDF
-
Пика 75.PDF
-
Пика 75.SLDASM
-
Пика 75.SLDDRW
-
Пика бура 75 мм.SLDPRT
-
Пика гидробура.JPG
