Экструзионная головка для ПЭ со спиральным дорном

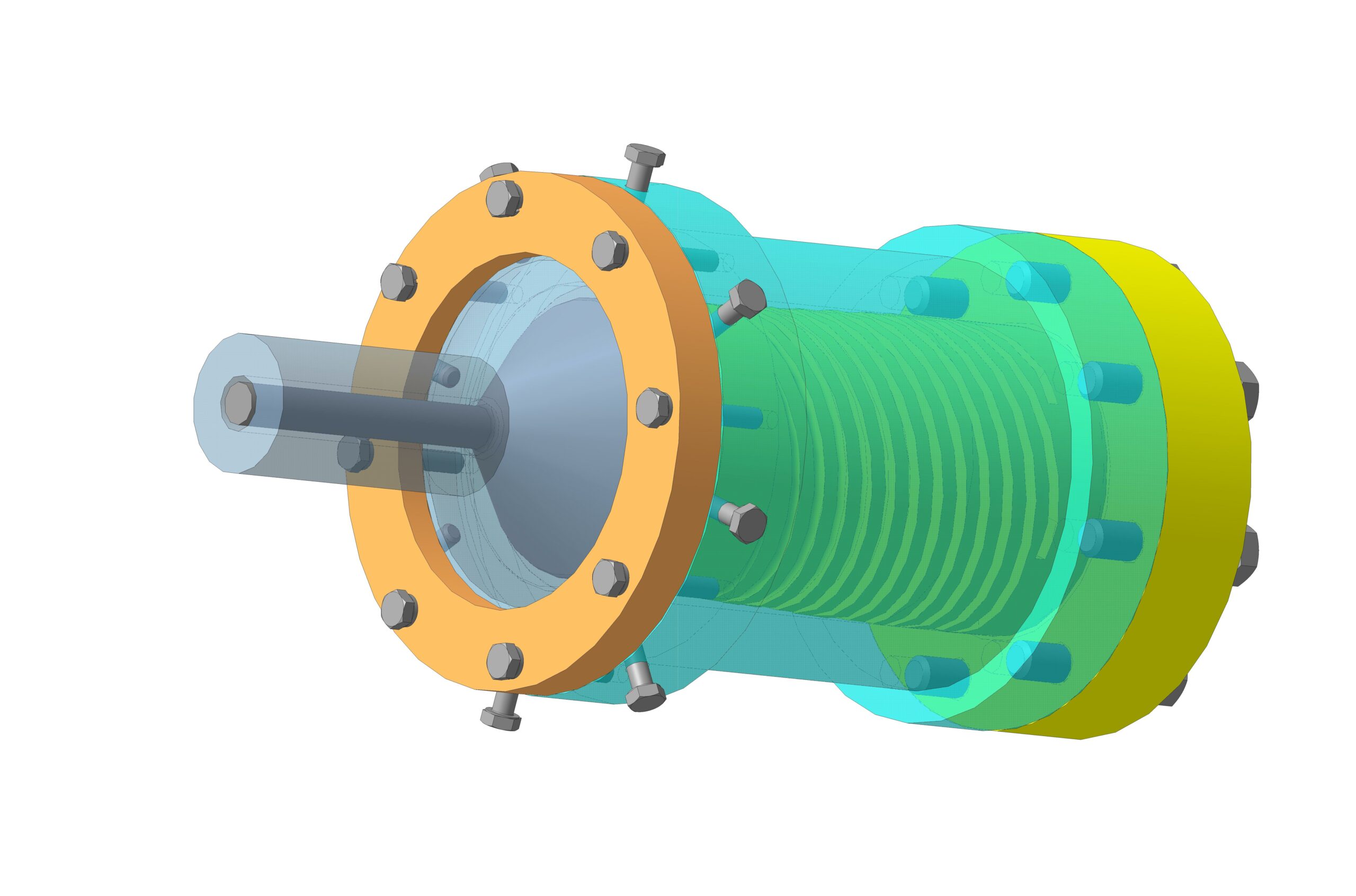

Экструзионная головка в сборе, в составе архива только 3D-сборка. Диаметр трубы можно изменить, меняя размеры дорна и матрицы на выходе из головки, фактически на предприятии изготовляют столько комплектов дорн+матрица, сколько диаметров изготовляется.

Состав: 3D сборка, 3D модели деталей Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Дополнительный материал / Экструзионная головка для ПЭ со спиральным дорном

ТЦ.ГЕ-02-25 32.000 СК _ Екструзійна головка для труби 25.a3d
ТЦ.ГЕ-02-25 32.001 _ Дорн.m3d
ТЦ.ГЕ-02-25 32.002 _ Розсікач.m3d
ТЦ.ГЕ-02-25 32.003 _ Перехідна втулка.m3d
ТЦ.ГЕ-02-25 32.004 _ Матриця.m3d
ТЦ.ГЕ-02.25 32.007 _ Прижимна шайба.m3d
ТЦ.ГЕ-02.25.005 _ Дорн 25.m3d
ТЦ.ГЕ-02.25.006 _ Матриця 25.m3d
