Головка экструзионная листовальная

0
0
9
0
0
300

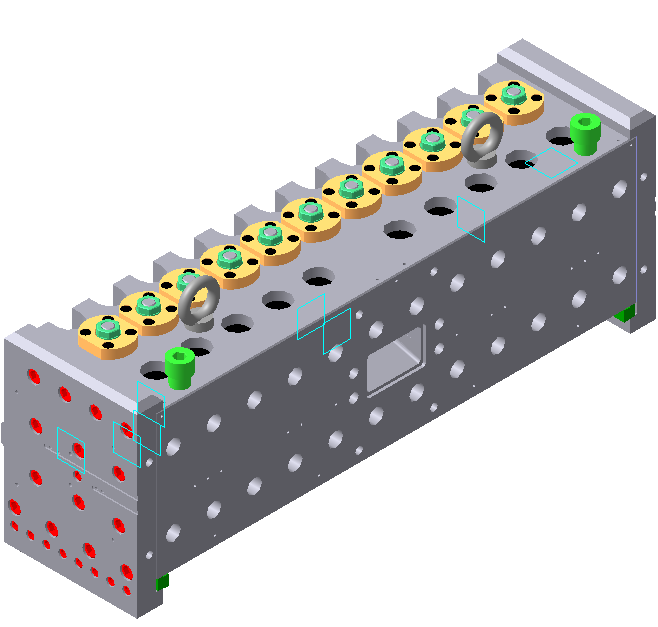

3d-модель головки экструзионной листовальной для производства листа из полистирола или АБС-пластика
Ширина кромок: 900 мм
Твердость кромок: 54 HRC
Твердость корпуса: 32 HRC

Головка экструдера представляет собой отдельный сменный узел. В ней размещены детали, составляющие непосредственно формующий инструмент. Назначение головки – направление выходящего из цилиндра экструдера гомогенизированного расплава полимера к выходному формующему отверстию и придание ему необходимой формы.
Корпус головки состоит из двух половин прямоугольного сечения: нижняя плита 28 и верхняя плита 21. К головке при помощи винтов крепится фланец адаптора 1, в котором происходит совмещение двух потоков материала и формирование двухслойной заготовки. С другой стороны адаптор крепится к фланцам экструдеров ø120 мм и ø60 мм.
Материал, выдавливаемый из экструдера ø120 мм, попадает в адаптор. Одновременно расплав второго полимера из экструдера ø60 мм поступает в другой канал адаптора. В нем оба потока соединяются. Здесь же происходит и регулировка процентного соотношения потоков.
Далее материал попадает в корпус головки и движется по плоскому коническому каналу. Затем расплав попадает в каплевидный распределительный канал, расположенный перпендикулярно течению. В нем материал равномерно распределяется по длине в обе стороны, поскольку при этом наблюдаются меньшие гидравлические сопротивления, нежели при течении вперед.
Распределившись таким образом по всей ширине головки, материал попадает в полости, образованные нижней плитой 28 и призмой 26. Призма предназначена для выравнивания расхода по ширине головки, что необходимо для обеспечения равнотолщинности листа. При помощи втулок 18 и шпилек 20 призма может перемещаться по высоте и изгибаться на отдельных участках. Это приводит к изменению сечения канала и, следовательно, к изменению расхода материала.
Окончательная толщина листа формируется при помощи формующих губок 25 и 27. Высоту зазора между губками можно менять с помощью шпильки 23, перемещаемой в резьбовой втулке 22.
Обогрев головки осуществляется при помощи трубчатых электронагревателей, расположенных в отверстиях плит.


Сообщить о проблеме
Автор
user-avatar user-9301731
Дата
17.10.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-m3d 00-08.Клин.m3d
    • icon-m3d 00-10.Прокладка.m3d
    • icon-m3d 00-11.Клин.m3d
    • icon-m3d 00-12.Щиток.m3d
    • icon-m3d 00-13.Штифт.m3d
    • icon-m3d 00-14.Втулка.m3d
    • icon-m3d 00-15.Винт.m3d
    • icon-m3d 00-16.Плита.m3d
    • icon-m3d 00-18.Втулка.m3d
    • icon-m3d 00-19.Фланец.m3d
    • icon-m3d 00-20.Шпилька.m3d
    • icon-m3d 00-21.Плита верхняя.m3d
    • icon-m3d 00-22.Втулка.m3d
    • icon-m3d 00-23.Шпилька.m3d
    • icon-m3d 00-24.Шайба.m3d
    • icon-m3d 00-25.Губка подвижная.m3d
    • icon-m3d 00-26.Призма.m3d
    • icon-m3d 00-27.Губка неподвижная.m3d
    • icon-m3d 00-28.Плита нижняя.m3d
    • icon-m3d 00-29.Шайба.m3d
    • icon-m3d 01-00.Кронштейн.m3d
    • icon-m3d 02-00.Втулка.m3d
    • icon-a3d Головка.a3d
    • icon-cdw Головка.cdw
    • icon-spw Головка.spw
    • icon-step Головка.stp
    • icon-a3d Плита.a3d
    • icon-a3d Плита1.a3d
    • icon-m3d Плита1.m3d
    • icon-a3d Плита верхняя.a3d
    • icon-a3d Плита нижняя.a3d
    • icon-a3d Призма.a3d
    • icon-m3d Штифт.m3d
    • icon-a3d губка подвижная.a3d
