Штамповка на тонкостенной цилиндрической поверхности

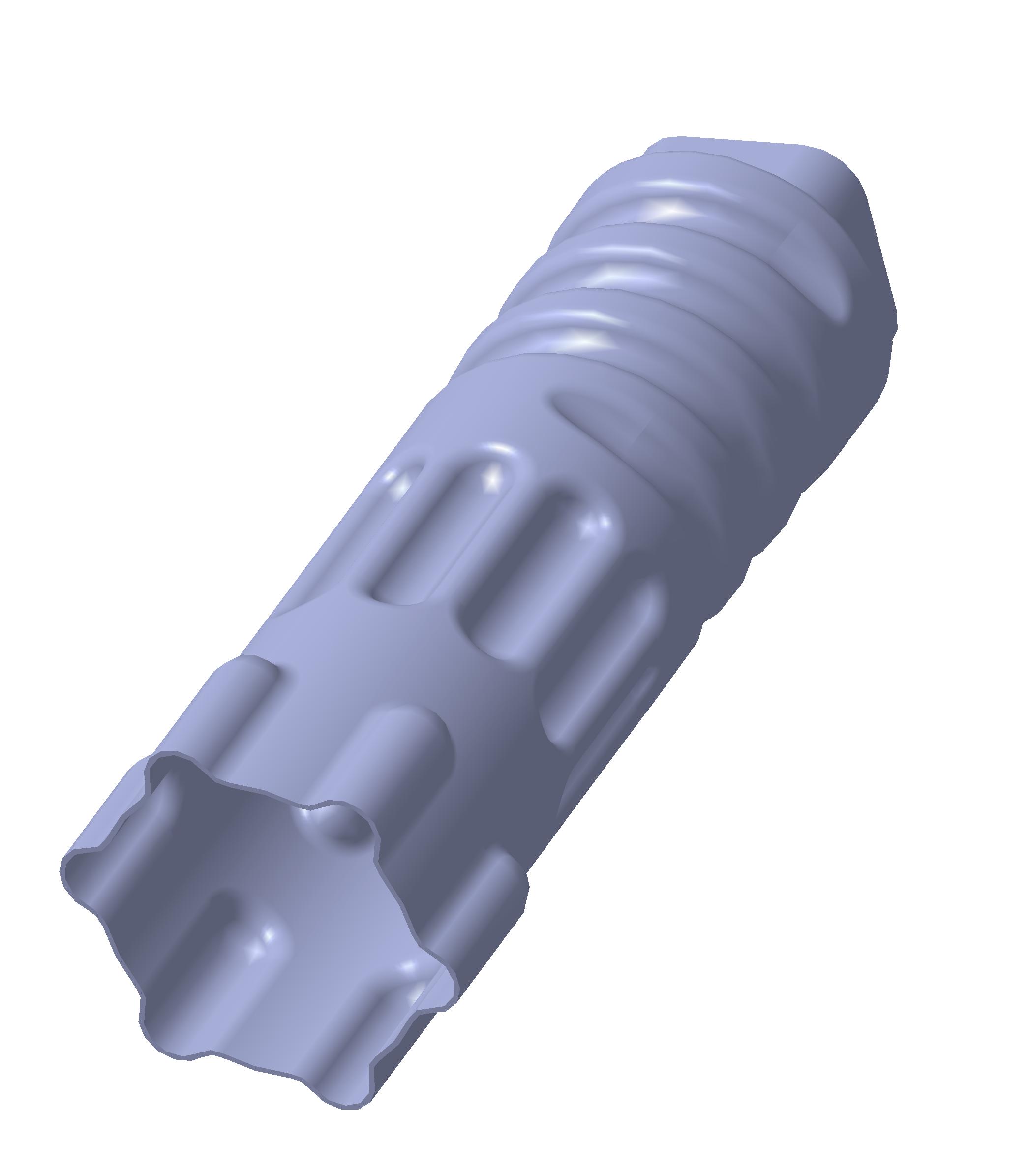

Возникла необходимость создать выштамповки различной формы на цилиндрической поверхности. Операция "Оболочка" оказалась самой эффективной и наиболее простой по сравнению с поверхностным моделированием.

Состав: 3D модель Язык документа

Софт: Компас-3D 14 HOME

Каталог / Дополнительный материал / Уроки построения / Штамповка на тонкостенной цилиндрической поверхности

Просмотр файлов
Штамповка.m3d
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
