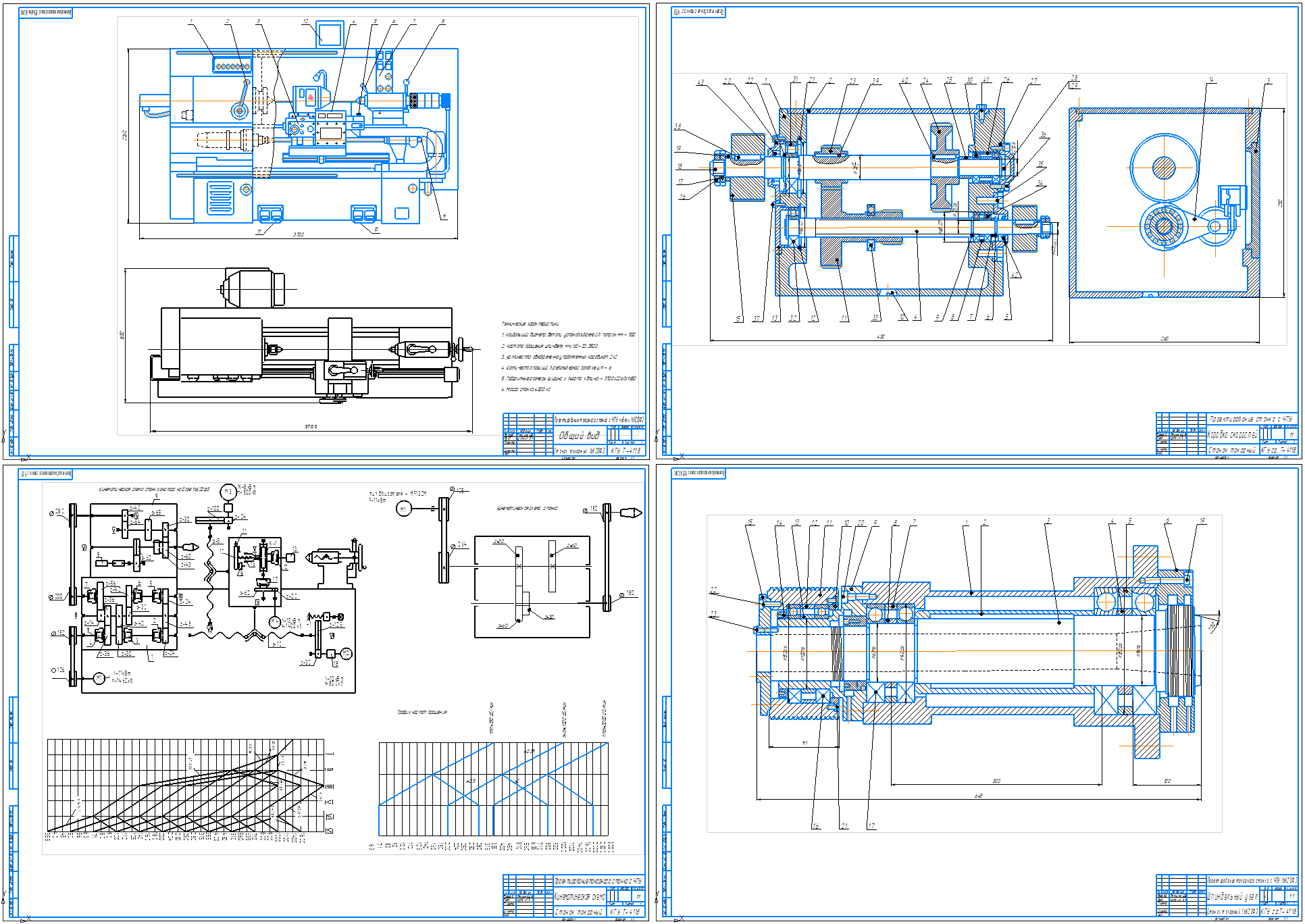

Проектирование токарного станка с ЧПУ 16К20Ф3

Алмалыкский филиал nашкентского государственного технического университета имени Ислама Каримова
Факультет «Энергетика и машиностроения
Кафедра «Технология машиностроения»
2019

Данная работа предполагает проектирование токарного станка-аналога на базе станка 16К20ФЗ. Проектируемый станок должен отвечать всем требованиям современного станкостроения, основными из которых являются:
- повышение производительности станка путем интенсификации режимов обработки и сокращения вспомогательного времени;
- повышение точности обработки и формообразования
- жесткость
- прочность
- виброустойчивость
- теплостойкость
- высокий КПД главных и вспомогательных механизмов (приводов).
Высокую производительность процесса обработки станок обеспечивает за счет быстроходности, мощности и автоматизации. Устройство числового программного управления позволяет повысить мобильность производства и точность, а также автоматически устанавливать необходимые режимы обработки с учетом изменяющихся условий.

Введение 3
1 Описание токарного станка 4
2 Расчет режимов резания 9

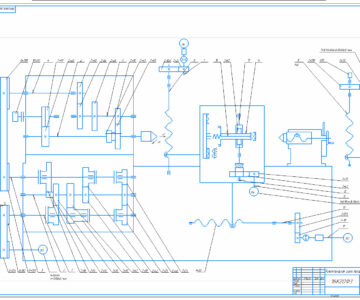

3 Кинематический расчет привода главного движения 12
4 Расчет числа зубьев зубчатых колес 15
5 Расчет мощности на валах коробки скоростей 16
6 Определение модулей зубчатых колес коробки скоростей 16
7 Определение геометрических параметров зубчатых колес 17
8 Определение диаметров валов 18
9 Расчет ременной передачи 19
10 Расчет шпиндельного узла 20
Заключение 23
Список использованных источников 24
Приложение 25
