Токарные станки с ЧПУ с высотой центров над станиной 200 мм (токарно-винторезный станок 16К20Ф3)

Белорусский национальный технический университет
Кафедра " Технологическое оборудование"
Курсовой проект по дисциплине "Проектирование инструментального оборудования"
На тему "Токарные станки с ЧПУ с высотой центров над станиной 200 мм"

В ходе выполнения курсового проекта были изучены токарно-винторезные станки с ЧПУ с высотой центров над станиной 200 мм. Рассмотрены схемы обработки, оснастка, приспособления и инструменты.

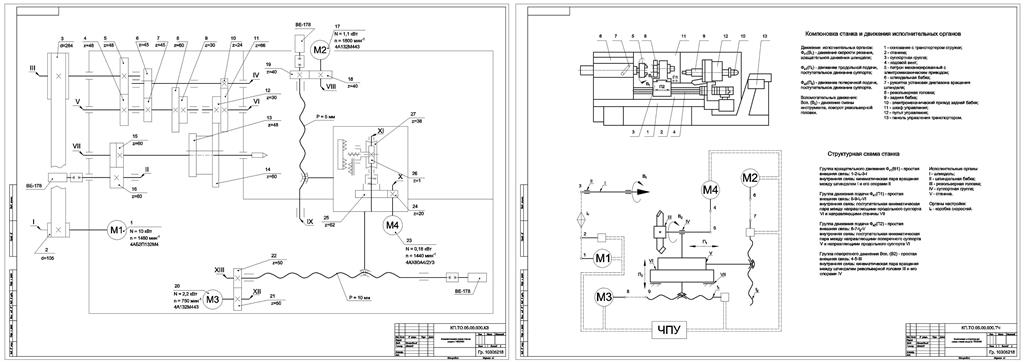

Также изучена конструкция станка 16К20Ф3. Составлена структурная и кинематическая схема данного станка. Изучена кинематическая настройка и наладка.

Содержание
Реферат 3
Содержание 4
Введение 5
1. Общие сведения о станках данного типа 6
1.1. Назначение и область применения: типовые обрабатываемые детали 6
1.2. Реализуемые методы и кинематические схемы обработки 6
1.3. Применяемые режущие и вспомогательные инструменты, станочные приспособления 8
1.4. Основные технические характеристики станков 12
1.5. Направления совершенствования станков данного типа 12
2. Конструкция станка модели 16К20Ф3 13
2.1. Описание компоновки (общего вида) 13
2.2. Параметры рабочей зоны 16
2.3. Сведения о системе управления станком 17
2.6. Органы настройки параметров исполнительных движений 18
2.4. Структурная схема станка (эскиз и описание) 19
2.5. Описание кинематической схемы станка 21
3. Кинематическая настройка и наладка станка 22
Заключение 22
Литература 23
