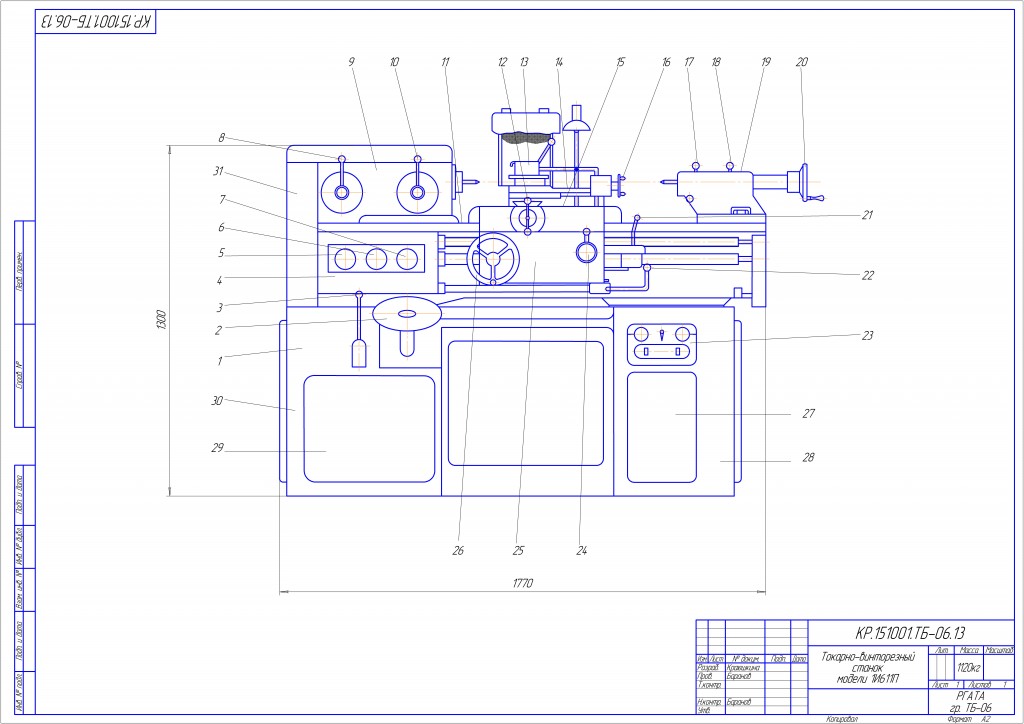

Токарно-винторезный станок модели 1И611Па

Рыбинская государственная авиационная технологическая академия им. П.А. Соловьева
Кафедра «Резание материалов, станки и инструменты» им. С.С. Силина
Курсовая работа по дисциплине: «Металлорежущие станки»
Рыбинск 2009

Универсальный токарно-винторезный станок модели 1И611П предназначен для выполнения разнообразных токарных и резьбонарезных работ повышенной точности. На станке обеспечивается возможность нарезания метрической, дюймовой и модульной резьб.
Токарно-винторезный станок повышенной точности мод. 1И611П относится к разновидности токарно-винторезных станков, имеющих разделенный привод главного движения. Коробка скоростей у него размещена в нижней части станины, и вращение на переднюю бабку передают ременной передачей. При этом повышается плавность вращения шпинделя. Станок снабжен мнемонический рукояткой управления подачами и преселективным управлением механизмом коробки скоростей.

Техническая характеристика станка
Модель 1И611П
Класс точности П
Габаритные размеры, мм:
длина, мм 1770
ширина, мм 970
высота, мм 1300
Вес станка, кг 1120
Высота центров,мм 130
Наибольший диаметр устанавливаемой детали, мм:
над станиной 250
над суппорт 125
Расстояние между центрами, мм 500
Наибольшая длинна обточки,мм500
Нарезание резьбы:
метрической (шаг), мм 0,2-48
дюймовой, число витков на 1” 24-0,5
модульной (шаг), мм 0,2-30 Число резцов в резцодержателе 4
Наибольшее перемещение суппорта (продольн. / поперечн.), мм:
от руки 500 / 180
по валику 500 /
по винту 500 / 180
Выключающие упоры Есть
Цена одного деления лимба (продольн. / поперечн.), мм 0,1 / 0,02
Перемещение на один оборот лимба (продольн. / поперечн.), мм 20 / 3
Конус в пиноле задней бабки Морзе №3
Наибольшее перемещение пиноли, мм 85
Частота вращения шпинделя, об/мм 20-2000
Пределы подач, мм/об 0,01-3,0
Завод изготовитель З-д Ижмаш (г.Ижевск)
