Токарно-винторезный станок модели 163

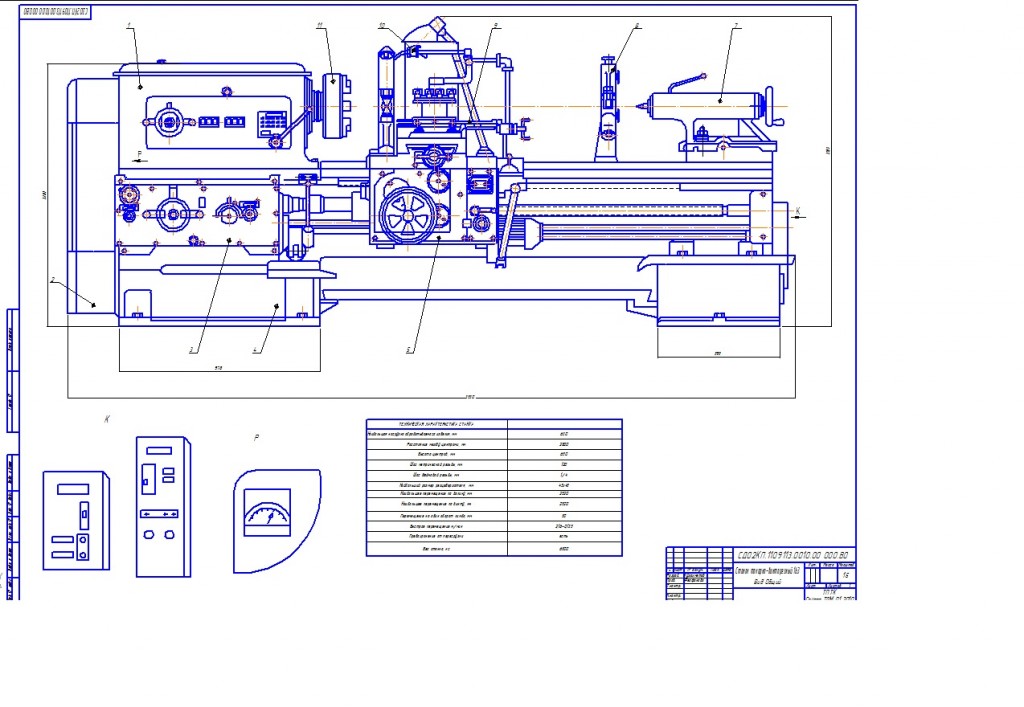

Общий вид станка токарно-винторезного модели 163

Технические характеристики:
Наибольший диаметр заготовки, устанавливаемой над станиной, мм 700
Диаметр обработки над станиной, мм 630
Диаметр обработки над суппортом, мм 350
Расстояние между центрам 750 - 10 000
Наибольшая длина детали, устанавливаемой в выемке станины, мм 900
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1 250
Ускоренное продольное перемещение суппорта, м/мин 5,2
Ускоренное поперечное перемещение суппорта, м/мин 2
Мощность электродвигателя главного привода 15 кВт
Наибольший вес обрабатываемой детали в центрах, кг 3 500
Габаритные размеры станка (Д х Ш х В), мм 2 950 - 12 470 х 1 780 х 1 550
Масса станка, кг 4 200 - 13 200
