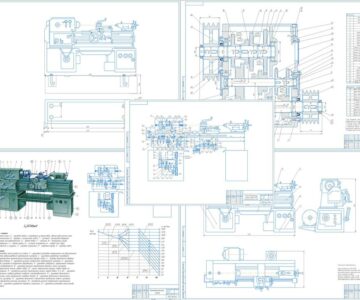

Чертеж общего вида станка мод. 163 со спецификацией, чертеж кинематической схемы станка, сборочный чертеж коробки подач токарно-винторезного станка модели 163 с указанием посадок, полная спецификация и деталировка четырех деталей с подробным указанием всех допусков формы и шероховатости поверхностей
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Токарные станки -
- Токарно-винторезный станок модели 163. Общий вид, кинематическая схема, коробка подач
Токарно-винторезный станок модели 163. Общий вид, кинематическая схема, коробка подач
1
265
10848
50
1
100
Сообщить о проблеме
Автор
Евгений
Дата
03.06.2015
Язык
Русский
Состав

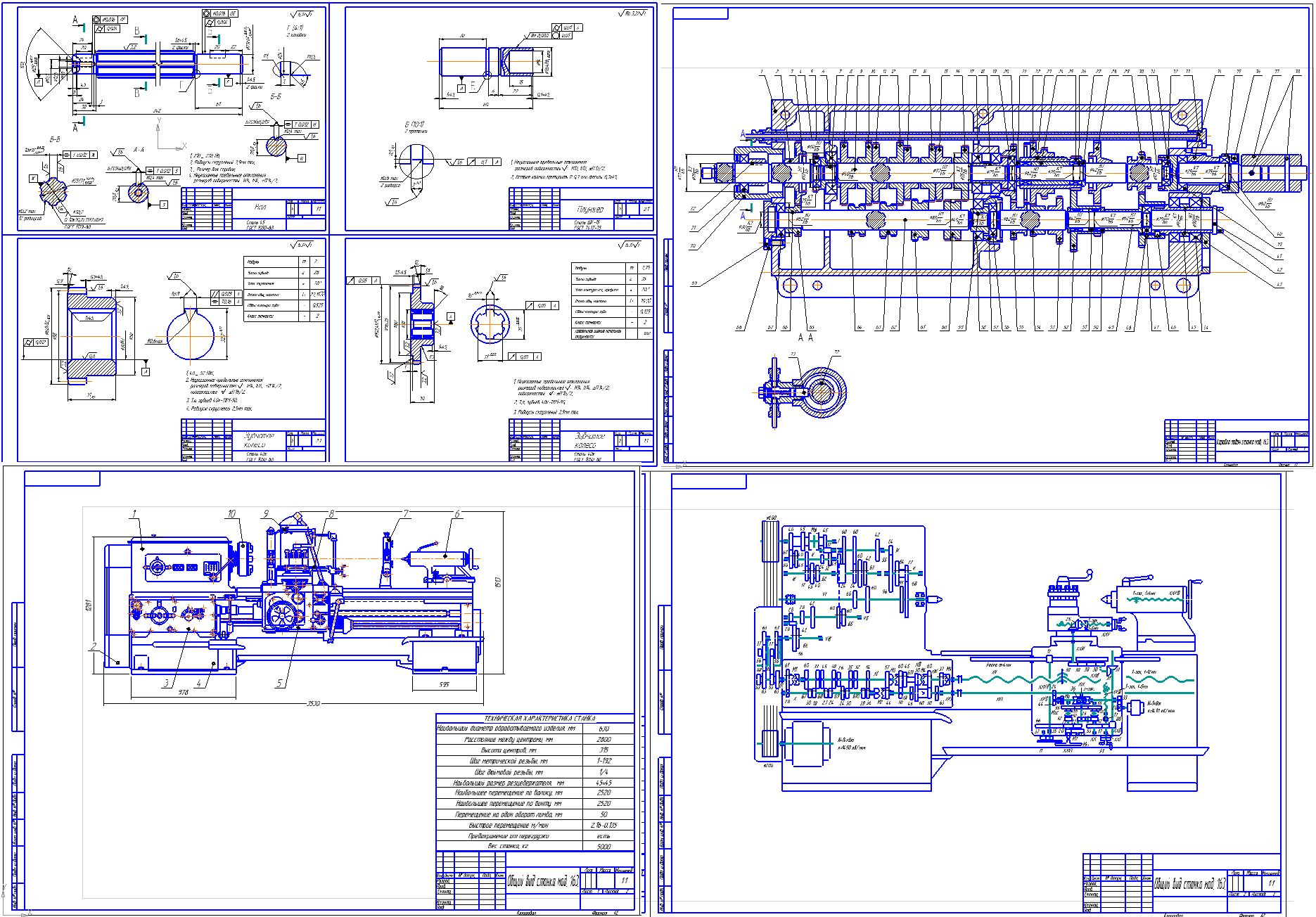

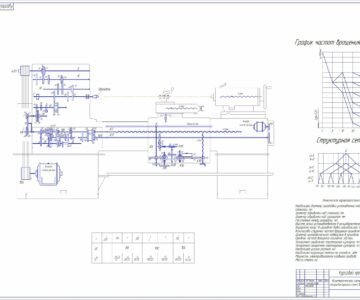

Четреж общего вида, Чертеж кинематической схемы, Спецификация, Сборочный чертеж, Деталировка (вал, шестерня, плунжер, шестерня), Спецификация
