«Модернизация токарно – винторезного станка 1И611П»

Ижевский государственный технический университет имени М. Т. Калашникова
Кафедра Технология Машиностроения и Приборостроения
курсовой проект по дисциплине «Оборудование машиностроительного производства»
На тему: «Модернизация токарно – винторезного станка 1И611П»
Ижевск 2014

В курсовом проекте, согласно заданию, модернизирован привод главного движения токарно-винторезного станка модели 1И611П.
Разработана кинематическая схема привода и график частот вращения привода главного движения.
Выполнены проектные расчеты зубчатых колес, валов и ременной передачи. Разработана компоновочная схема коробки скоростей, выбраны подшипники, определены конструктивные элементы отдельных деталей.
Выполнено описание системы смазки коробки скоростей, указаны применяемые смазочные материалы.

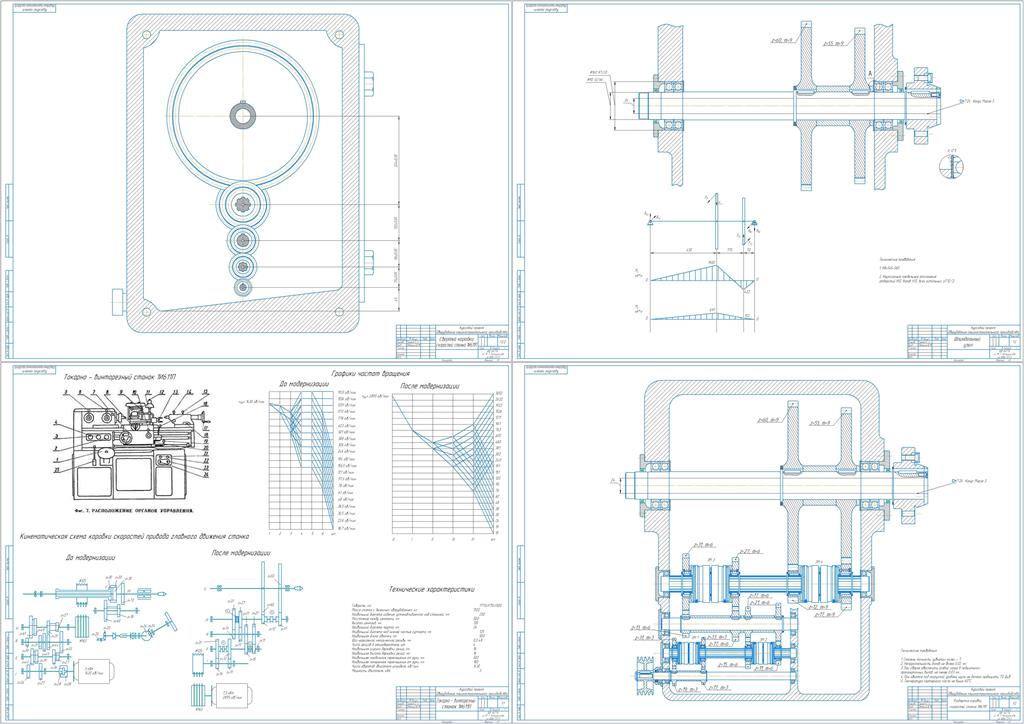

В графической части выполнен технический проект коробки скоростей. Приведено описание разработанной конструкции.
