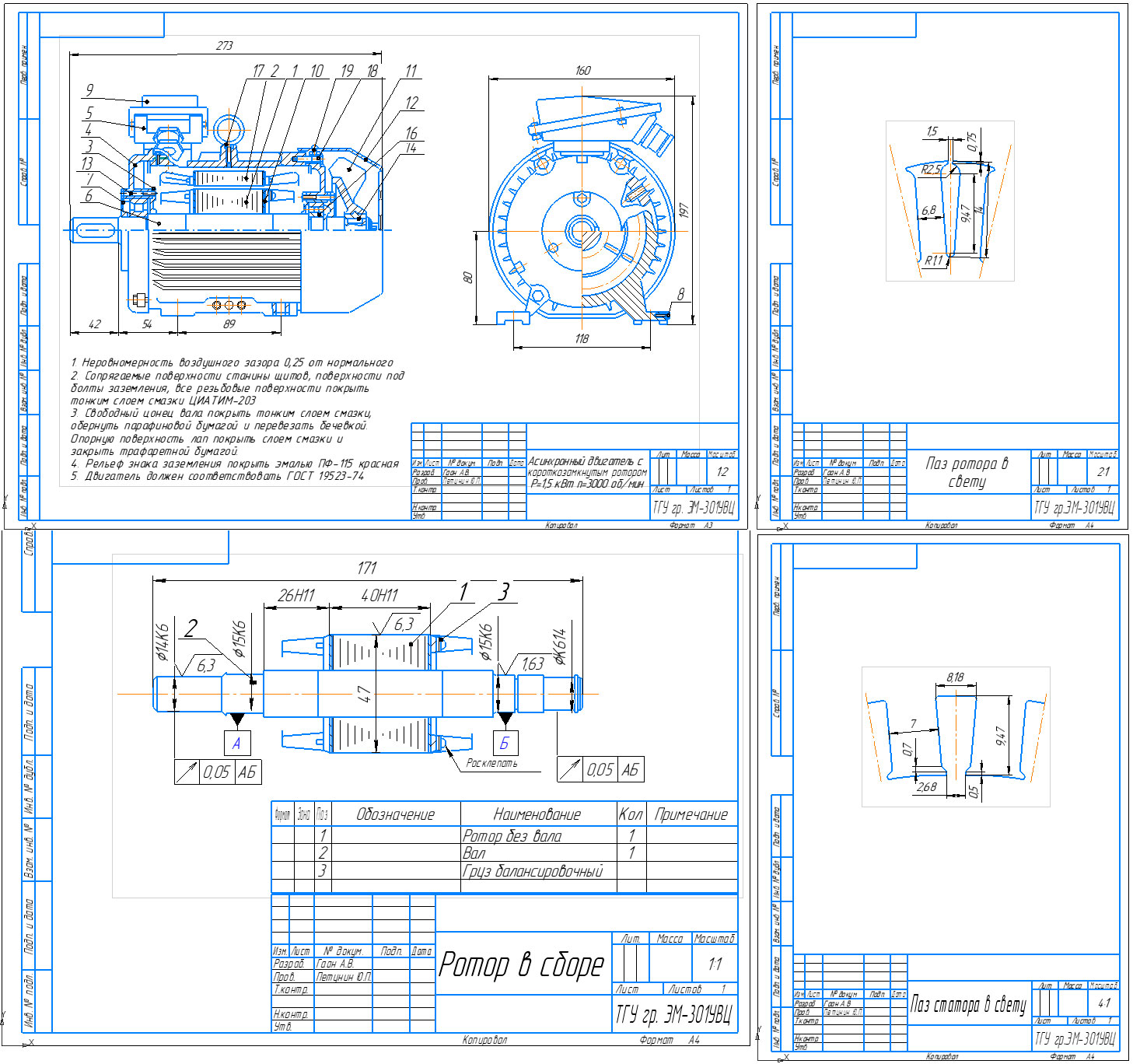

Асинхронный двигатель с короткозамкнутым ротором Р=1,5 кВт n=3000 об/мин

Тольяттинский государственный университет
Кафедра «Электрооборудование автомобилей и Электромеханика»
Курсовая по курсу «Конструкции, расчет, проектирование, потребительские свойства электромагнитных устройств и ЭМП»
Тольятти 2011 г.

В данной работе произведен не полный расчет асинхронного двигателя с короткозамкнутым ротором мощностью 1500 Вт, частотой вращения 3000 об/мин и напряжением питания 220/380В. Марка двигателя 4А80А2У3. Двигатель исполнен со степенью защиты IP44 и способом охлаждения IC0141.

Содержание
Введение 5
1.Описание конструкции. 6
2. Электромагнитный расчет. 7
2.1 Магнитная цепь двигателя. Размеры, конфигурация, материал 7
2.2 Обмотка статора 8
2.3 Обмотка короткозамкнутого ротора 12
2.4 Расчет магнитной цепи 13
2.5 Активное и индуктивное сопротивление обмоток 15
2.6 Режим хх и номинальный 19
2.7 Круговая диаграмма и рабочие характеристики 22
2.8 Максимальный момент 22
2.9 Начальный пусковой ток и начальный пусковой момент 23
3. Результаты расчета рабочей характеристики двигателя 26
Вывод. 28
Литература. 2
