Электродвигатель 4ААМ56А2У3

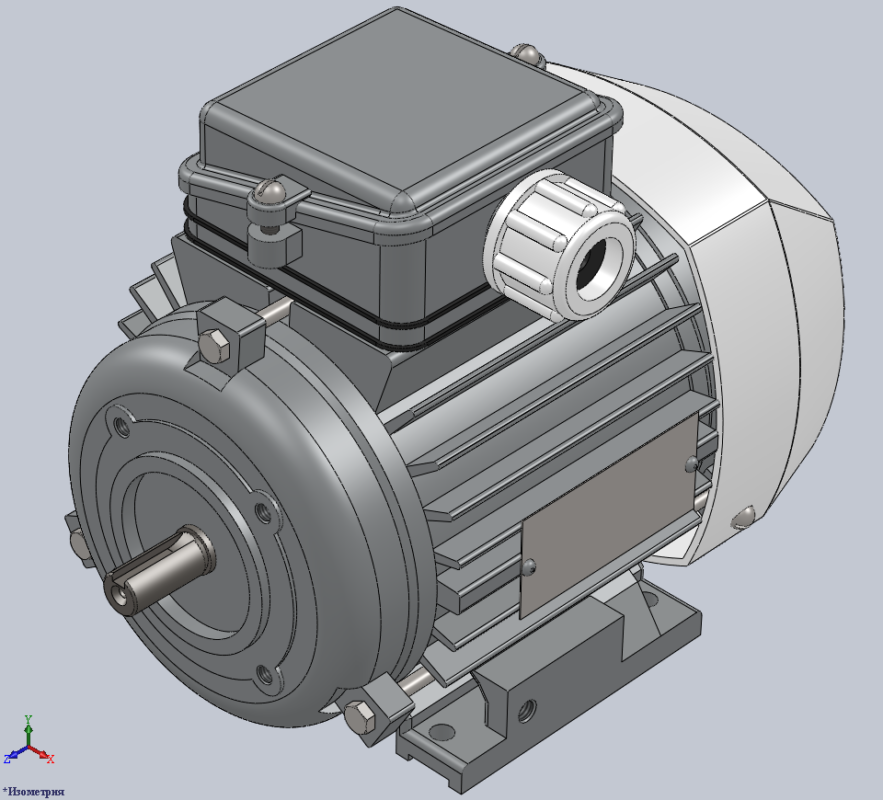

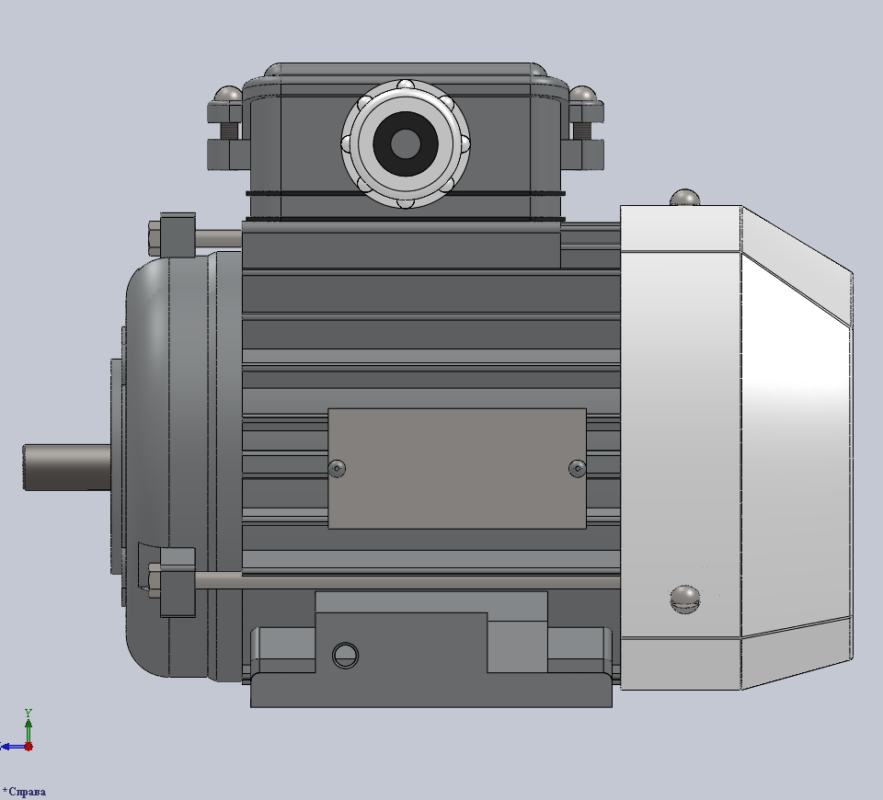

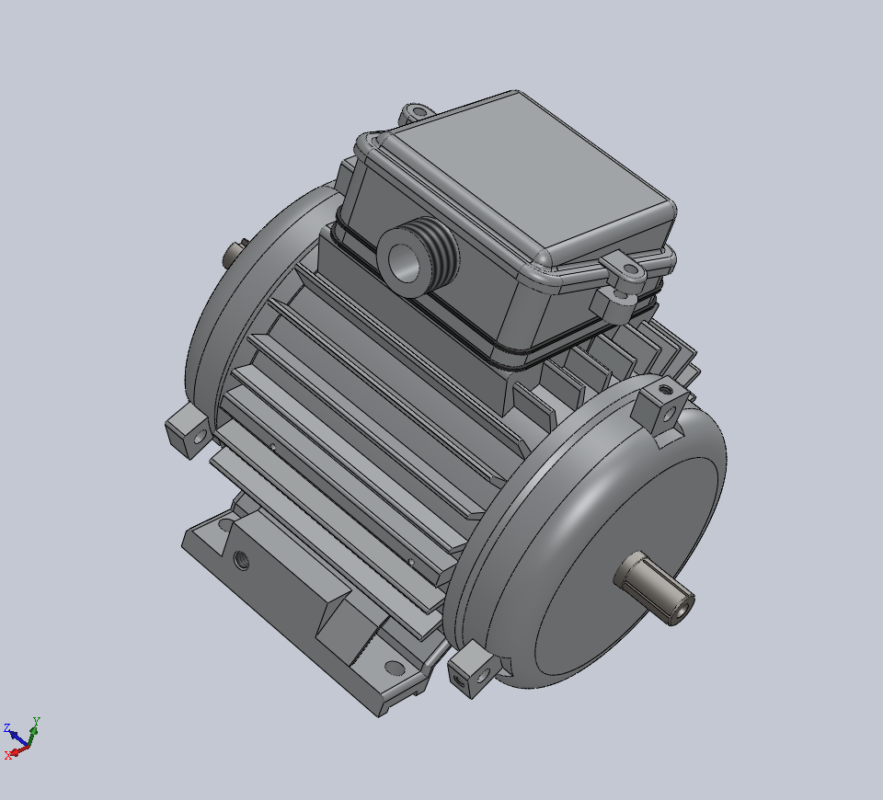

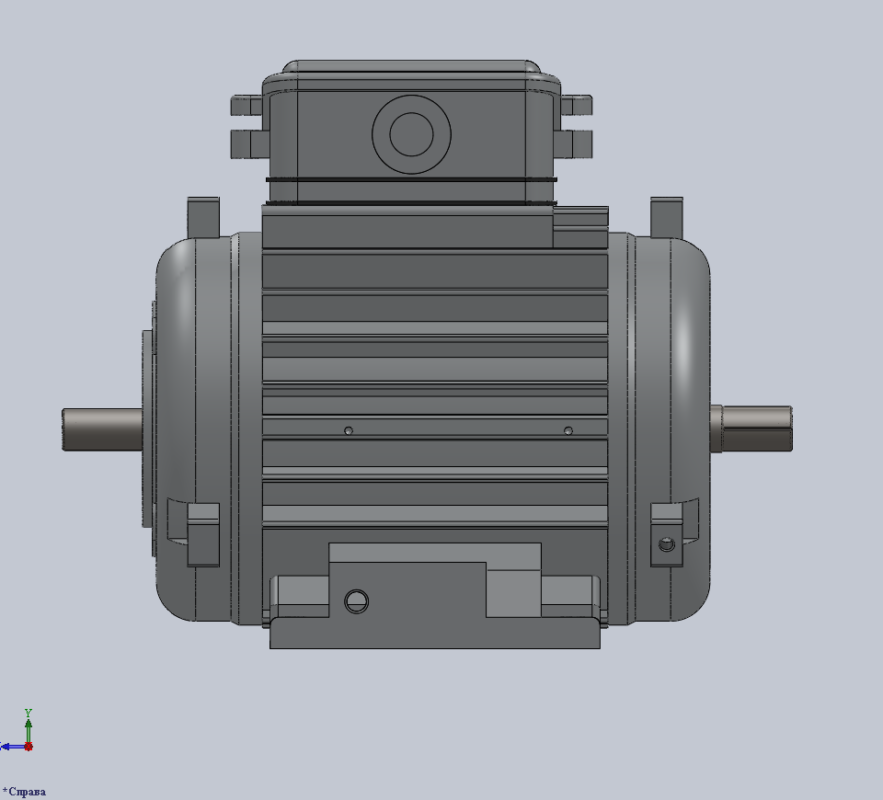

Подробная габаритная модель электродвигателя 4ААМ56А2У3 220В 180Вт 2760об/мин. Все установочные и присоединительные размеры взяты из паспорта изделия. Все габаритные размеры замерялись непосредственно на имеющемся в наличии двигателе. Все элементы корпуса выполнены как твёрдые тела и внутри, за пределами видимости, не прорабатывались. В средней части корпуса не учитывалась конусность литьевой формы при производстве, а размеры переменных сечений усреднялись на расстоянии приблизительно 1/3, 1/2 от общей длины отливки, со стороны широкой части. Все метизы изменены и сохранены как отдельные детали, поэтому модель собирается без наличия в системе установленного ToolBox-а. Ось и закреплённая на ней крыльчатка вентилятора имеют одну не зафиксированную степень свободы в сопряжениях, поэтому могут совместно вращаться непосредственно в модели. Отдельные внешние элементы можно погасить для изменения визуального представления.
