3Д модель трансформаторной подстанции 2000 х 2500 х 2400 мм

3Д модель трансформаторной подстанции 2000 х 2500 х 2400 мм

1 000

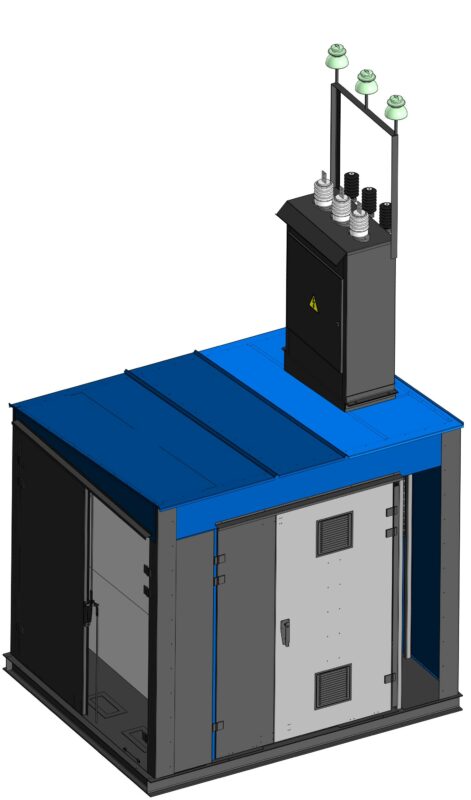

Под силовое оборудования 6 кВ, Двери в модели меняя исполнение распахиваются. Габариты 2000 х 2500 х 2400 .

3D Модели 6 кВ трансформаторная подстанция

Автор

Александр Рыжанков

Дата

02.03.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
