Камеры сборные одностороннего обслуживания КСО2-10

Камеры сборные одностороннего обслуживания КСО2-10 номинального напряжения 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО2-10 представляют собой модификацию камер КСО2-10-01 и предназначены для применения взамен камер КСО-292, КСО-285 и КСО-272 и имеют ряд преимуществ.
Камеры КСО2-10 с вакуумными выключателями применяются в закрытых распределительных устройствах (РУ) и электроустановках с частными коммутационными операциями.
Особенности:
повышенная надежность в эксплуатации за счет применения современных высоковольтных коммутационных аппаратов (вакуумных выключателей), имеющих высокий механический и коммутационный ресурс;
релейная защита обеспечивается многофункциональными, малогабаритными, высоконадежными микропроцессорными блоками;
повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала;
аппаратура вспомогательных цепей размещена в отдельном съемном релейном шкафу, который полностью изолирован от силовых цепей камеры;
сборные шины размещены внутри камеры и ограждены сверху защитной откидной металлической панелью.
Конструкция камер:

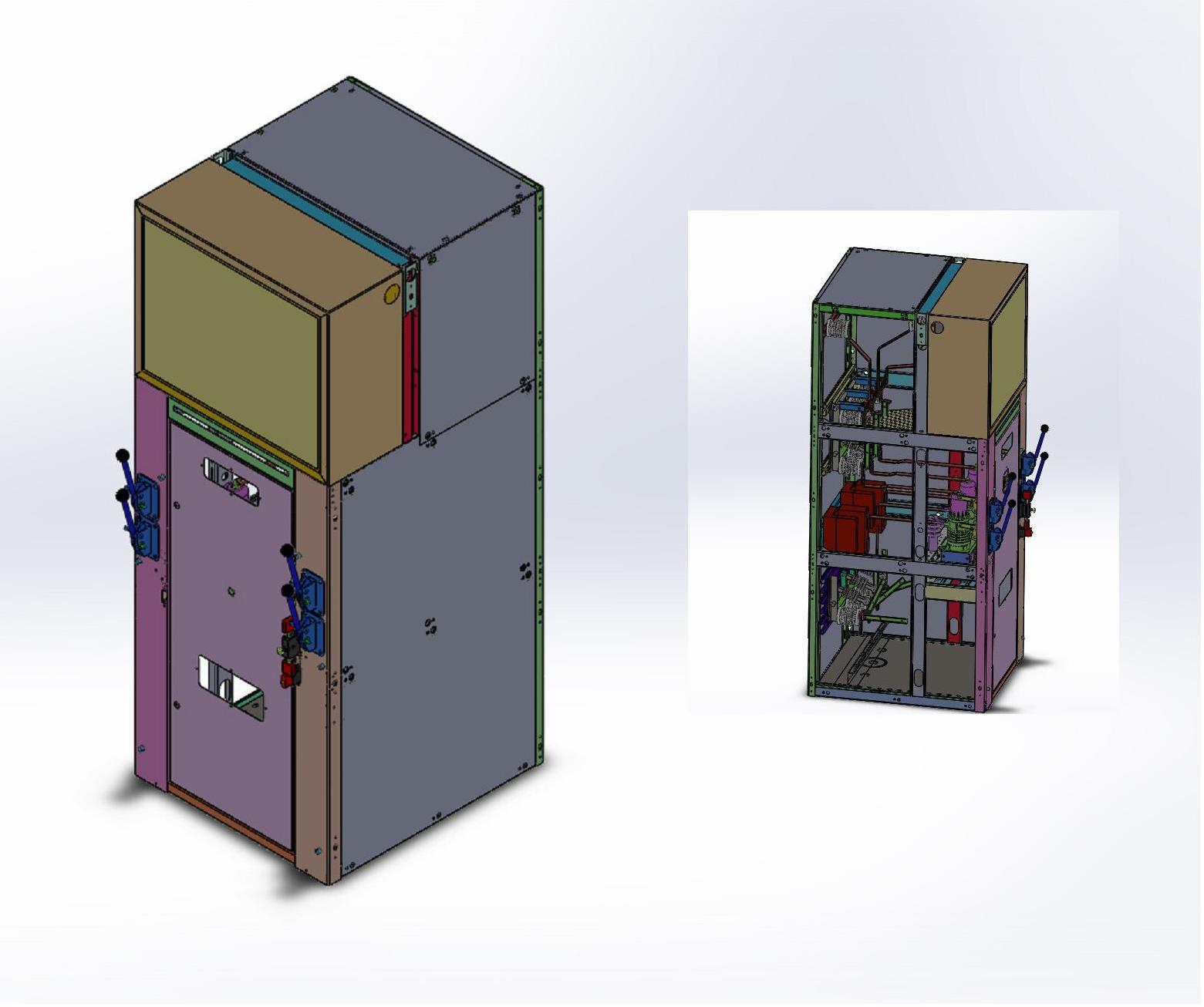

каркас камеры КСО представляет собой металлоконструкцию в виде прямоугольного параллелепипеда, сваренную из гнутых профилей;
детали и элементы металлоконструкции изготовляются из листовой холоднокатаной стали на высокоточном оборудовании с ЧПУ методом холодной штамповки;
для более безопасного проведения эксплуатационных и ремонтных работ камера разделена на отсеки: высоковольтный отсек, отсек сборных шин и шкаф релейной аппаратуры.
