3D модель Выкатная тележка
3D модель Выкатная тележка

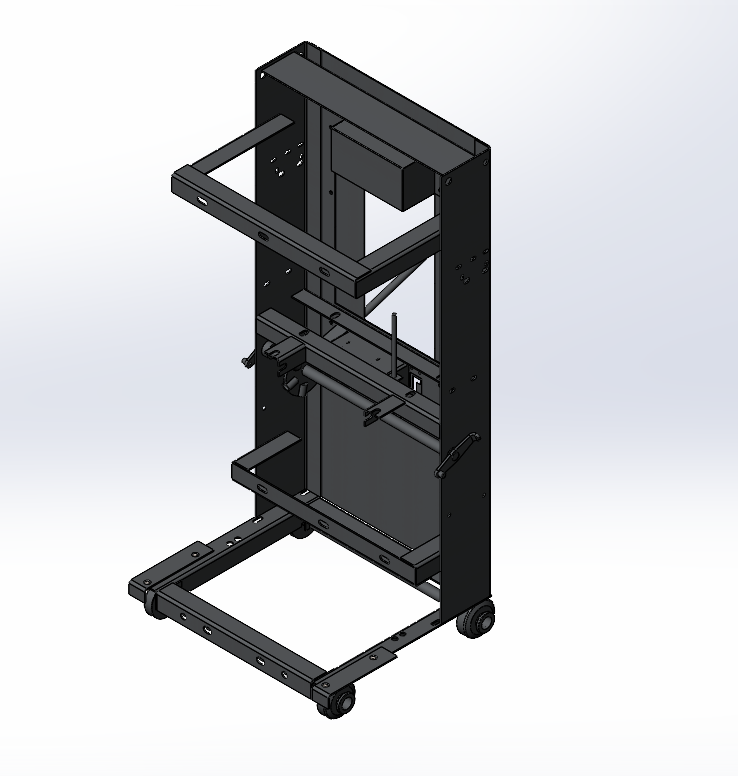

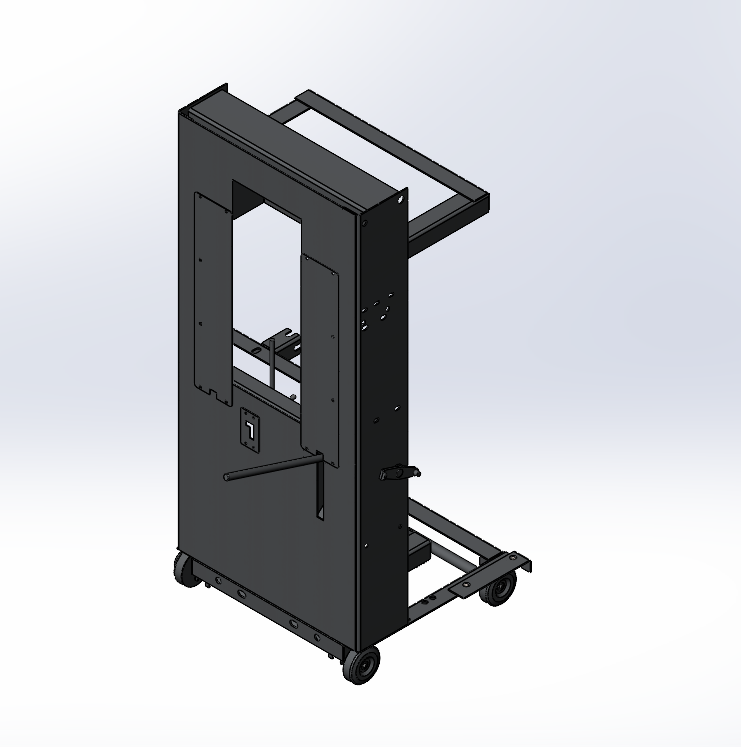

Выкатная тележка для ячеек КРУ-2-10 с простым и надёжным механизмом выкатывания и включения.

3D Модели 3Д моделирование Выкатная тележка гибочные чертежи Деталировка КД конструкторская документация Лазерная резка Машиностроение механизм блокировки привод раскрой металла сборочные чертежи сварочные чертежи чертежи
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Айбек Маханғалиұлы
Дата
08.09.2026
Язык
Русский
Состав
Разработка комплекта конструкторской документации на выкатную тележку, включая: сборочный чертёж выкатной тележки; сборочный чертёж механизма блокировки; сборочный чертёж привода; деталировку; гибочные чертежи; сборочно-сварочные чертежи; раскрой деталей для лазерной резки; PDF-файлы полного комплекта чертежей.
Софт
SolidWorks 2023 Как открыть?
Отзывы
Отзывов пока нет
