Организация эксплуатации электроустановок ОАО «Липникский» Дрогичинского района с разработкой схемы управления вакуумным насосом

Пружанский государственный аграрно-технический колледж,
Дипломный проект по специальность "Энергетическое обеспечение"
на тему: «Организация эксплуатации электроустановок ОАО «Липникский» Дрогичинского района с разработкой схемы управления вакуумным насосом»
2019

Дипломный проект на тему «Организация эксплуатации электроустановок ОАО «Липникский» Дрогичинского района с разработкой схемы управления вакуумным насосом» выполнен для того, чтобы закрепить знания по специальным дисциплинам. Дипломный проект разработан из условий реального хозяйства и связан с его запросами и нуждами.
В расчётно-пояснительной записке к дипломному проекту произведён перерасчет электрооборудования хозяйства в условных единицах, определен штат ЭТС хозяйства, разработана структура ЭТС, произведен расчет электрооборудования молочного блока, пускозащитной аппаратуры, расчёт нагрузок и выбор способа ввода.
В специальной части дипломного проекта разработана схема автоматического управления вакуумным насосом.
Произведён расчет экономической эффективности внедрения технологического оборудования. В расчетно-пояснительную записку также включены мероприятия по охране труда, охране окружающей среды и энергосбережению.

Содержание
Введение 5
1 Общая часть 6
1.1 Краткая характеристика предприятия 6
1.2 Расчет объема электрохозяйства в условных единицах 8
1.3 Составление годового графика технического обслуживания и
текущего ремонта электрооборудования, КИПиА 12
1.4 Определение годового объема трудоемкости ТО и ТР электро-
оборудования, КИПиА, выбор численности электромонтеров 14
1.5 Разработка формы организации электротехнической службы 16
1.6 Характеристика объекта проектирования 18
1.7 Расчет и выбор электроприводов 20
1.8 Выбор пусковой и защитной аппаратуры 24
1.9 Определение расчетной нагрузки на вводе и выбор способа ввода 28
1.10 Расчет и выбор распределительных устройств 30
1.11 Расчет сечения проводов и кабелей силовой сети 36
2 Специальная часть 38
2.1 Анализ существующих технологий 38
2.2 Разработка структурной схемы управления технологическим
процессом 40
2.3 Разработка принципиальной схемы автоматического управления 42
3 Экономическая часть 43
3.1 Определение экономической эффективности внедрения схемы
управления 43
4 Разработка мероприятий по охране труда 46
4.1 Общие положения 46
4.2 Разработка мероприятий по электробезопасности 48
4.3 Расчет молниезащиты молочного блока 52
5 Разработка мероприятий по охране природы 54
6 Разработка мероприятий по энергосбережению 55
Заключение 56
Список использованных источников 57

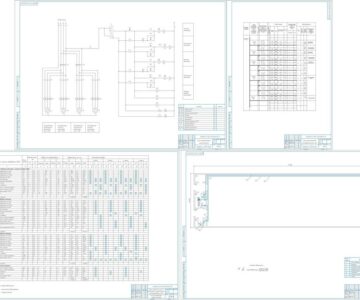

Лист 1- График годовой технического обслуживания и текущего ремонта (ф.А1)
Лист 2- План помещения с расположением силовой сети (ф.А1)
Лист 3- Схема принципиальная распределительной сети (ф.А1)
Лист 4- Схема электрическая принципиальная (ф.А1)
