Соединитель электрический типа ССЭ11-250

Соединитель представляет собой разъемную конструкцию, состоящую из вилки и розетки с подпружиненными контактами главной и вспомогательной цепи. Конструктивно вилка и розетка выполнены одинаковыми. Отличие состоит лишь в том, что вилка снабжена рукояткой, прикрепленной винтами к изоляционной колодке главных контактов. Главные контакты вставлены в пазы изоляционной колодки и подпружинены в них пластинчатыми пружинами.

Технические характеристики:
Номинальное напряжение соединителей - 150 В
Номинальный ток главных контактов - 250 А
Номинальный ток вспомогательных контактов - 20 А
Номинальное рабочее напряжение главных и вспомогательных контактов - 72 В
Род тока - постоянный
Число контактов главной цепи - 2

Выводы главных контактов соединителей обеспечивают присоединение опрессовкой гибких медных проводов сечением 35-50 мм2, выводы вспомогательных контактов - пайкой гибких медных проводов сечением 1-2,5 мм2.

Усилия сочленения и расчленения половин соединителей - (120+20) Н.
Механическая износостойкость соединителей - не менее 5000 циклов сочленений/расчленений.
Наработка на отказ - не менее 2500 ч.

Состав: 3D Сборка: разъем + ручка (Solid Works и step) Язык документа

Софт: SolidWorks 2012x64 SP5

Каталог / Электрические машины / Соединитель электрический типа ССЭ11-250

Просмотр файлов

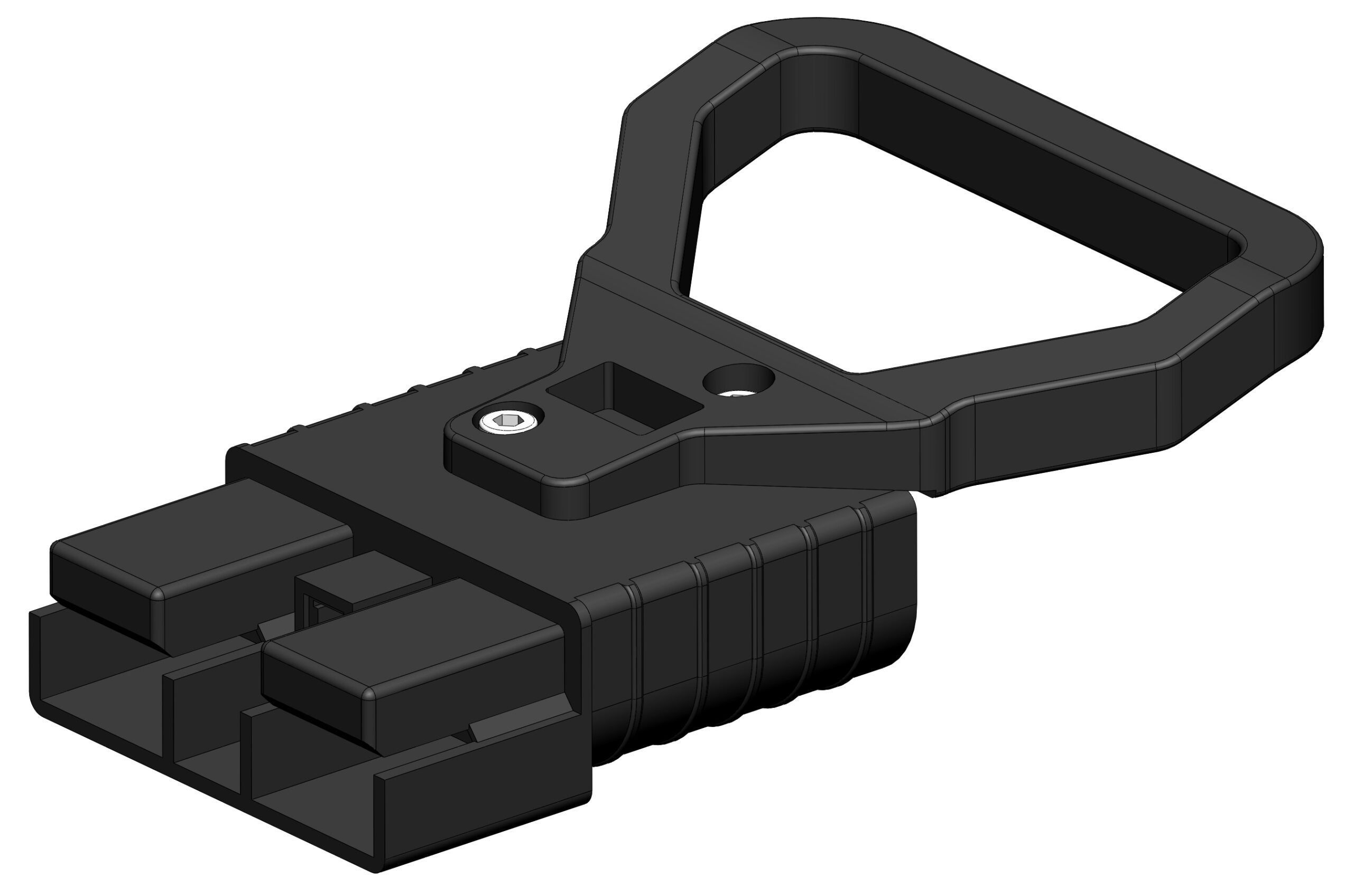

Разъем ССЭ11-250 в сборе.JPG
Разъем ССЭ11-250 в сборе.SLDASM
Разъем ССЭ11-250 в сборе.STEP
Разъем ССЭ11-250.SLDPRT
Ручка ССЭ11-250.SLDPRT
DIN 912 5 30.SLDPRT
Гайка DIN 934 M5.SLDPRT
