Соединители электрические СНП346

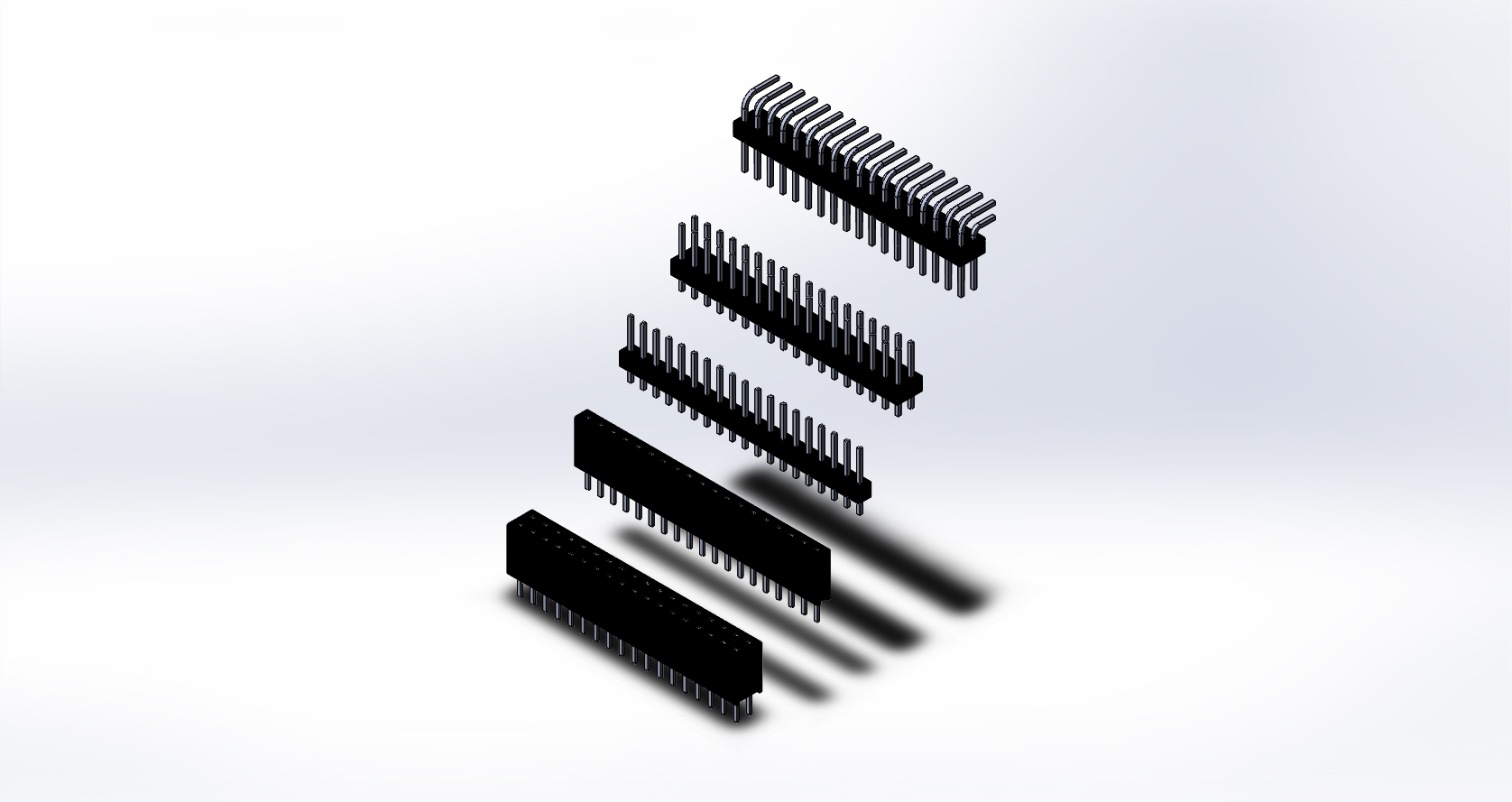

Соединитель электрический прямоугольный типа СНП346 для печатного монтажа предназначен для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре. Данные модели подойдут для применения в 3D модели печатной платы.

СНП346-19ВП22-1-В
СНП346-36ВП22-2-В
СНП346-36ВП32-2-В
СНП346-19РП22-1-В
СНП346-36РП22-2-В

Технические условия:
РЮМК.430420.019ТУ (ОТК)
РЮМК.430420.011ТУ (ВП)

Структура условного обозначения:

СНП - тип соединителя: ручного сочленения (расчленения) низкочастотный, прямоугольный;

346 - порядковый номер разработки;

-1(2...80) - количество контактов: однорядные от 1 до 40, двухрядные - от 2 до 80;

В (Р) - тип контакта: В - штыревой контакт (вилка), Р - гнездовой контакт (розетка);

П2 (3, 5) (О4) - способ монтажа: П-пайка, 2 - хвостовик для прямого монтажа в отверстие печатной платы, 3 - хвостовик для углового монтажа в отверстие печатной платы, 5 - обозначение вилки (этажерка) для межплатного соединителя (хвостовик для прямого монтажа в отверстие печатной платы). Для розеток - О - обжатие, 4 - хвостовик плоский лепесткового типа;

1 (2) - покрытие рабочей части контактов: 1 - золото, 2 - серебро;

- 1 (2) - количество рядов контактов в соединителе: 1 - однорядные, 2 - двухрядные;

- В - всеклиматическое исполнения.
