Проектирование трансформатора ТМ 1600/20

Сибирский Федеральный Университет, кафедра "электротехнические комплексы и системы", курсовой проект по дисциплине "Электрические машины" на тему "Проектирование трансформатора ТМ-1600". Красноярск, 2018 год.

Выполнить расчёт и конструктивную разработку трансформатора со следующими данными:
Тип трансформатора - ТМ 1600/20
Число фаз - 3
Частота напряжения сети - 50 Гц
Номинальная мощность - 1600 кВА
Номинальное напряжение обмотки ВН - 20 кВ
Номинальное напряжение обмотки НН - 6,3 кВ
Схема и группа соединения обмоток - У/Д-11
Система охлаждения - с естественной циркуляцией масла и воздуха (естественное охлаждение)
Режим работы - длительная нагрузка
Установка - наружная
Сталь электротехническая марки 3404
Обмотки из медного провода

Параметры трансформатора:
Напряжение короткого замыкания - 6,5 %
Потери короткого замыкания - 16,5 кВт
Ток холостого хода - 1,3%
Потери холостого хода - 2,75 кВт.

В данной работе содержится расчёт силового масляного трансформатора ТМ 1600/20, используемого на предприятиях как для внутренней, так и для наружной установки. Трансформаторы - это электромагнитные статистические преобразователи электрической энергии, имеющие две или большее число индуктивно связанных обмоток и предназначенные для изменения напряжения переменного тока.

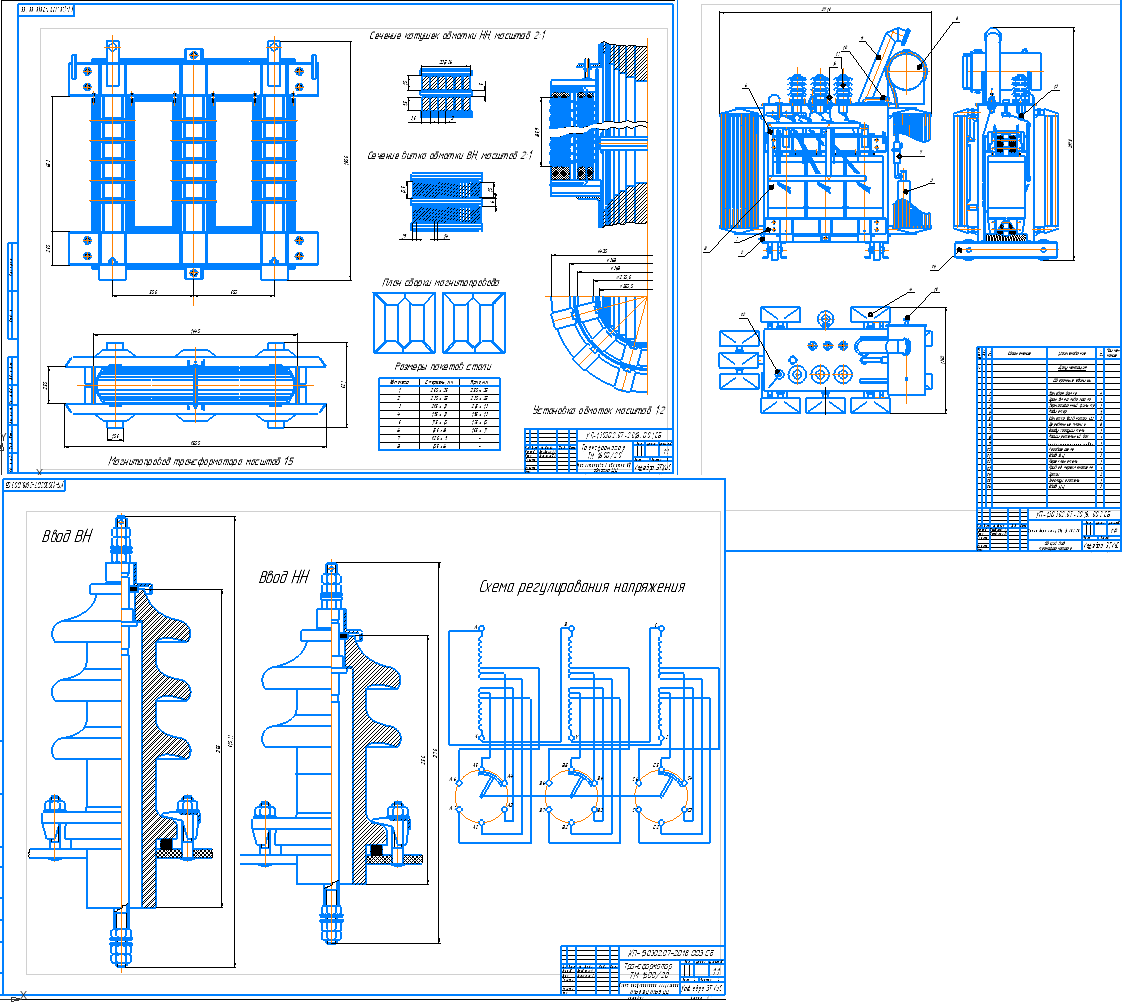

Графическая часть содержит чертёж магнитопровода, чертёж общего вида трансформатора, чертёж схемы регулирования напряжения + вводы ВН, НН.

Введение
1. Конструктивные особенности и определение основных размером активной части трансформатора
2. Расчёт обмоток ВН и НН
3. Расчёт параметров короткого замыкания
4. Расчёт магнитной системы трансформатора
5. Тепловой расчёт трансформатора
Заключение
Список использованных источников
